Ролик натягувача ланцюга ГРМ Delta BBC-2

Ролик натягувача ланцюга ГРМ Delta BBC-2

Деталь застосовується в ланцюговому приводі газорозподільного механізму мопеда Delta. Ролик входить до складу натяжного механізму, контактує з ланцюгом і допомагає утримувати його на передбаченій траєкторії під час роботи двигуна. Це окрема запчастина для ремонту наявного механізму, тому під час вибору потрібно враховувати виконання двигуна, місце встановлення та геометрію демонтованої деталі, а не лише назву мопеда.

Будова та призначення

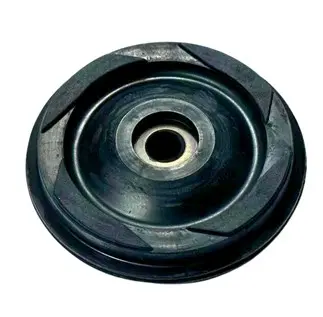

Пластиковий корпус має круглу дискову форму. Уздовж зовнішнього кола розташована профільована доріжка, якою проходить зона контакту з ланцюгом. У центрі встановлена металева втулка з посадковим отвором для осі або відповідного кріплення натяжного механізму. Під час руху ланцюга ролик обертається та підтримує його положення відносно інших деталей приводу ГРМ.

Ролик не є натягувачем у зборі та не замінює важіль, пружину, штовхач, вісь чи ланцюг. Усі ці деталі взаємодіють між собою, тому перед складанням варто перевірити стан усього механізму. Зношена вісь, перекошений важіль, ослаблена пружина або заїдання рухомих деталей можуть спричинити неправильне положення навіть нового ролика. Причину пошкодження старої запчастини слід усунути до завершення ремонту.

Перевірка сумісності

Під назвою Delta випускалися мопеди з різними модифікаціями силових агрегатів. Надійний підбір передбачає порівняння нового ролика зі знятою деталлю та фактичним посадковим місцем.

• Зовнішній діаметр і ширина. Ролик має вільно розміщуватися у відведеній зоні та не торкатися нерухомих частин двигуна.
• Посадковий отвір. Його діаметр повинен відповідати осі або кріпленню, щоб уникнути надмірного люфту чи заклинювання.
• Центральна втулка. Порівняйте її довжину, розташування та виступання відносно пластикового корпусу.
• Профіль зовнішньої доріжки. Форма та ширина зони контакту повинні відповідати попередній деталі й положенню ланцюга.
• Місце монтажу. Перевірте, який ролик потрібен у конкретному двигуні: напрямний у циліндрі чи встановлений на важелі натягувача. Подібні за виглядом деталі можуть мати різну посадку.

Ознаки зношення та встановлення

Стан ролика перевіряють під час обслуговування ланцюгового приводу ГРМ, розбирання натяжного механізму або появи стороннього шуму з боку двигуна. Заміну проводять за наявності тріщин чи відколів пластику, помітного вироблення зовнішньої доріжки, пошкодження втулки, збільшеного бічного люфту, заїдання або слідів перекосу. Нерівномірне зношення є підставою оглянути вісь, важіль, пружину, ланцюг та інші напрямні.

• Очистьте посадкове місце й переконайтеся, що на осі немає вираженого вироблення або задирів.
• Збережіть передбачений порядок розташування шайб, втулок та інших кріпильних деталей.
• Після монтажу перевірте, чи ролик обертається вільно, без бічного затискання та відчутного перекосу.
• До остаточного складання впевніться, що ланцюг проходить по центру зовнішньої доріжки, а механізм натягу рухається плавно.

Установлення виконують за схемою конкретного двигуна та з дотриманням порядку обслуговування приводу ГРМ. Перед монтажем обов’язково звірте всі посадкові параметри зі старою деталлю. Це особливо актуально для мопедів після попереднього ремонту або заміни двигуна, коли фактична модифікація агрегата може не збігатися з позначенням техніки.
