Трос повітряної заслінки MIS для Loncin LX250GS-2A, 840 мм

Трос повітряної заслінки MIS для Loncin LX250GS-2A, 840 мм

Трос призначений для мотоцикла Loncin LX250GS-2A та з’єднує ручний орган керування з пусковим механізмом карбюратора. Під час холодного запуску він передає механічне зусилля до повітряної заслінки або збагачувача, а після прогрівання дає змогу повернути механізм у звичайне положення. Каталожна довжина троса становить 840 мм. Деталь використовують для відновлення штатного ручного керування, якщо попередній трос пошкоджений, обірваний, розтягнутий або втратив вільний хід усередині оболонки.

Призначення та принцип роботи

Коли водій переміщує рукоятку, внутрішній трос рухається в гнучкій зовнішній оболонці та передає заданий хід до карбюратора. Справний привід дозволяє вмикати режим холодного пуску передбаченим виробником органом керування. Після запуску та прогрівання двигуна повітряну заслінку переводять у робоче положення відповідно до настанов мотоцикла. Сам трос не налаштовує карбюратор і не дозує пальне: він відповідає за точну передачу руху між рукояткою та пусковим механізмом.

Перевірити або замінити привід варто, якщо рукоятка рухається надто туго, заїдає, не спричиняє відповідного переміщення механізму на карбюраторі чи має надмірний вільний хід. Огляд потрібен також за наявності заломів і пошкоджень оболонки, слідів корозії на відкритих ділянках, розпушення або обриву внутрішнього дроту. Перед монтажем нової деталі доцільно переконатися, що важкий хід не спричинений заїданням самої заслінки чи збагачувача.

Конструкція та особливості виконання

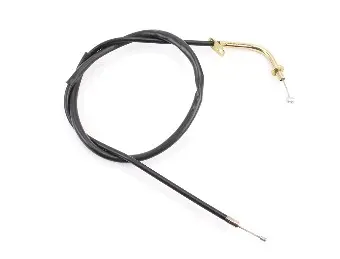

Конструкція складається з чорної гнучкої оболонки, рухомого внутрішнього троса, приєднувальних закінчень і вигнутої напрямної трубки з одного боку. Оболонка задає маршрут прокладання та створює опору для руху внутрішнього дроту. Напрямна формує вихід троса біля місця підключення, тому її вигин і положення щодо кріплення потрібно зіставити зі знятою деталлю.

Довжина 840 мм визначає, чи можна провести привід штатним маршрутом без натягу та зайвих петель. Для Loncin LX250GS-2A трапляються виконання довжиною 840 і 820 мм, зокрема з різною довжиною зовнішньої оболонки. Отже, збігу лише моделі мотоцикла замало: під час підбору потрібно врахувати геометрію всього приводу. Надто короткий трос може обмежувати поворот керма або не забезпечувати потрібний хід, а надлишкова довжина ускладнює правильне прокладання.

Що перевірити перед монтажем

• Модель мотоцикла: позначення має повністю відповідати Loncin LX250GS-2A; ця модель також трапляється під назвою GP250.
• Призначення: це привід повітряної заслінки, а не трос газу чи зчеплення.
• Довжина: заявлений розмір становить 840 мм; порівнюйте його зі старою деталлю однаковим способом вимірювання.
• Зовнішня оболонка: зіставте її довжину, розташування упорів і ділянки виходу внутрішнього троса.
• Закінчення: форма, напрямок і спосіб з’єднання з рукояткою та механізмом карбюратора мають збігатися.
• Маршрут прокладання: перевірте положення троса за прямого керма та під час повороту в обидва боки.

Поради щодо встановлення

До підключення покладіть новий і знятий троси поруч, порівняйте загальну довжину, оболонку, вигин напрямної та обидва закінчення. Прокладайте привід штатним маршрутом, не допускаючи затискання, перекручування й різких перегинів. Оболонка повинна бути закріплена в передбачених опорах, інакше частина ходу рукоятки витрачатиметься на її зміщення. Трос не має натягуватися під час повороту керма або торкатися рухомих і сильно нагрітих деталей.

Після монтажу, до запуску двигуна, кілька разів перемістіть рукоятку в усьому діапазоні. Хід має бути рівномірним, а механізм карбюратора — досягати потрібних положень і повертатися без заїдання. Якщо рух обмежений або привід натягується, повторно перевірте маршрут, фіксацію оболонки та відповідність закінчень. Правильно підібраний трос довжиною 840 мм повертає зручне штатне керування холодним пуском Loncin LX250GS-2A.
