Комутатор STAR для Honda Today AF61 / Dio AF62

Комутатор STAR для Honda Today AF61 і Dio AF62

Блок призначений для штатної системи запалювання чотиритактних 50-кубових скутерів Honda Today з індексом рами AF61 та Honda Dio AF62. Він керує формуванням імпульсу, що надходить до котушки запалювання та забезпечує іскроутворення в потрібний момент. Для Honda Today AF61 виробником скутера передбачено систему CDI з живленням від акумулятора, тому стан батареї та з'єднань безпосередньо впливає на коректну перевірку комутатора.

Призначення та роль у запуску двигуна

Під час роботи двигуна комутатор взаємодіє з датчиком імпульсу та котушкою запалювання. Отримавши керувальний сигнал, блок задає момент подавання імпульсу на котушку, після чого на свічці утворюється іскра. Справна робота цієї частини системи потрібна не лише під час пуску: вона також важлива для сталої роботи мотора після запуску та нормальної реакції двигуна на зміну обертів.

Комутатор обирають для ремонту скутера, коли діагностика вказує на несправність установленого блока. Приводом перевірити систему можуть бути відсутність іскри, періодичні перебої, ускладнений запуск або раптова зупинка двигуна. Ці ознаки самі по собі не доводять поломку комутатора. Перед заміною перевіряють заряд акумулятора, стан роз'ємів і проводки, датчик імпульсу, котушку, свічку та замок запалювання. Така послідовність допомагає не міняти справну деталь і знайти справжню причину несправності.

Що перевірити перед замовленням

• Модель скутера: заявлена сумісність — Honda Today AF61 та Honda Dio AF62. Індекс рами важливіший за загальну назву сімейства.
• Тип системи: для Today AF61 використовується акумуляторне CDI-запалювання. Блок з іншим принципом живлення не можна обирати лише за схожим корпусом.

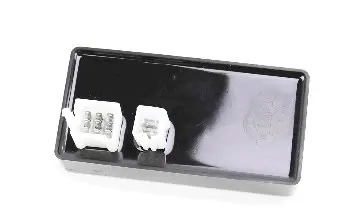

• Роз'єми: корпус оснащений двома білими штекерними колодками різного розміру. Порівняйте їхню форму, розташування напрямних і кількість контактних позицій зі знятою деталлю.
• Розпінування: однакова кількість роз'ємів ще не означає однакове призначення контактів. Звірте схему підключення конкретної модифікації скутера.
• Виконання корпусу: прямокутний електронний блок має підходити до штатного місця та підключатися без перероблення джгута.

Позначення AF61 і AF62 не можна замінювати близькими індексами AF67, AF68 чи іншими версіями Honda без окремої перевірки. Усередині одного модельного сімейства можуть відрізнятися живлення, розташування контактів і логіка підключення. Якщо старий блок втрачено, підбір виконують за індексом рами та заводською схемою конкретного скутера, а не лише за зовнішньою подібністю деталі.

Установлення та перевірка після заміни

Перед монтажем від'єднують акумулятор і оглядають відповідні колодки джгута: контакти мають бути чистими, без окиснення, підгоряння та ослаблених клем. Штекери вставляють рівно, без надмірного зусилля й переставляння проводів. Комутатор розміщують у передбаченій зоні так, щоб проводка не була натягнута або затиснута елементами кузова. Якщо форма ключів роз'єму не збігається, доопрацьовувати штекер не можна — це ознака невідповідної версії.

Після підключення перевіряють запуск, наявність стабільної іскри та роботу двигуна на різних обертах. Для точної оцінки застосовують послідовну діагностику системи запалювання; встановлення справного блока не усуває несправності акумулятора, котушки, датчика або проводки. Ця модель STAR підходить для штатної заміни на Honda Today AF61 і Dio AF62 за умови повного збігу роз'ємів та схеми підключення.
