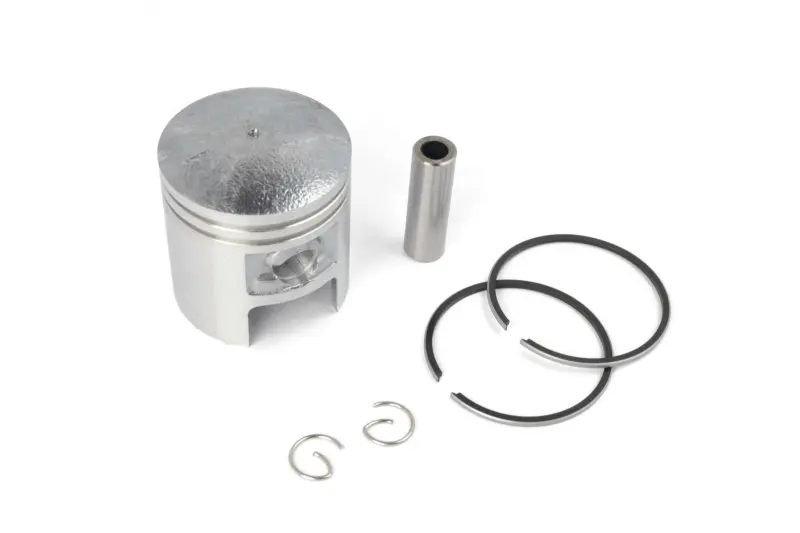

Поршень Suzuki AD 50, ремонтний +0,50, Ø41,50 мм, палець 10 мм

Поршень Suzuki AD 50 +0,50, Ø41,50 мм

Ремонтний поршень для скутера Suzuki AD 50 використовують для відновлення циліндро-поршневої групи після обробки циліндра під збільшений діаметр. Розмір поршня становить 41,50 мм, ремонтне збільшення — +0,50, діаметр пальця — 10 мм; для пальця також застосовується позначення p-10. Цей варіант потрібен тоді, коли циліндр уже підготовлений під відповідний ремонтний розмір і стандартний поршень більше не відповідає його фактичному діаметру.

Під час роботи двигуна поршень рухається всередині циліндра, сприймає зусилля від згоряння робочої суміші та через палець передає його на шатун. Стабільна робота вузла залежить від точного узгодження діаметра поршня з розміром циліндра. Невідповідність змінює робочий зазор і впливає на роботу кілець, тому поршень +0,50 підбирають за результатами вимірювань, а не лише за моделлю скутера.

Застосування під час ремонту

Деталь призначена для двигуна Suzuki AD 50, якщо старий поршень має сліди зношення, задири, пошкоджені канавки під кільця або циліндро-поршнева група потребує відновлення після діагностики. Коли циліндр розточений чи підготовлений під діаметр 41,50 мм, поршень ремонтного розміру +0,50 дає змогу зібрати вузол у потрібному розмірі. Стандартний поршень або виконання +0,25 не слід вважати взаємозамінними без перевірки фактичних параметрів.

Конструкція поршня передбачає встановлення кілець і пальця у складі ЦПГ. Під час ремонту потрібно оцінювати весь сполучений вузол, адже поршень працює разом із циліндром, кільцями, пальцем, стопорними кільцями, шатуном і підшипниковим вузлом. Перед складанням варто переконатися у справності цих елементів та їх відповідності вибраному ремонтному розміру.

Що звірити перед купівлею

Насамперед виміряйте фактичний діаметр циліндра або уточніть розмір, отриманий після розточування. Діаметр 41,50 мм відповідає другому ремонтному розміру відносно 41 мм. Якщо циліндр має стандартний розмір або оброблений під збільшення +0,25, встановлювати цей поршень без додаткової перевірки не можна.

Окремо порівняйте зі старою деталлю діаметр пальця 10 мм, розташування вікон і необхідну орієнтацію поршня під час монтажу. Позначення p-10 стосується параметрів пальця та враховується при доборі. Остаточну відповідність визначають за сукупністю розмірів конкретного двигуна, щоб поршень, циліндр та інші складові ЦПГ утворювали узгоджений робочий вузол.

Підготовка до встановлення

Перед складанням перевірте стан циліндра та виміряйте робочі зазори. Для монтажу використовуйте справні поршневі кільця і стопорні елементи. Зазор у кільцях слід оцінювати за результатами вимірювань, а поршень встановлювати з урахуванням розташування вікон і правильного напрямку. Після розточування саме підсумковий діаметр циліндра визначає потрібний ремонтний розмір деталі.

Поршень Suzuki AD 50 Ø41,50 мм p-10 підходить для планового відновлення ЦПГ за умови, що циліндр підготовлений саме під збільшення +0,50. Попередня перевірка діаметра циліндра, розміру пальця та стану сполучених деталей допомагає уникнути невідповідності й правильно зібрати поршневий вузол.
