Поршень Yamaha BWS 100 4VP ремонтний 0,75 Ø52,75

Поршень Yamaha BWS 100 4VP 0,75 Ø52,75

Ремонтний поршень призначений для відновлення циліндро-поршневої групи скутера Yamaha BWS 100 із двигуном серії 4VP. Він розрахований на циліндр, який після вимірювання та розточування підготовлений під діаметр 52,75 мм. Ремонтний розмір +0,75 обирають у разі зношення попереднього поршня, появи задирів або невідповідності поршня стану робочої поверхні циліндра.

Ця деталь підходить саме для ремонту з розточуванням циліндра під зазначений діаметр. Поршень рухається всередині циліндра та працює разом із поршневими кільцями, тому точність підбору безпосередньо впливає на правильне складання циліндро-поршневої групи. Самого збігу моделі скутера недостатньо: потрібно врахувати позначення двигуна 4VP, ремонтний розмір +0,75 і фактичний діаметр циліндра після механічної обробки.

Якщо циліндр зберіг стандартний розмір або був розточений під інший ремонтний діаметр, поршень Ø52,75 мм до нього не підійде. Замовляти деталь варто після дефектування, вимірювання циліндра та визначення розміру майбутнього розточування. Така послідовність дає змогу підібрати поршень до вже підготовленого циліндра й уникнути встановлення ремонтної деталі в циліндр невідповідного діаметра.

Комплектація

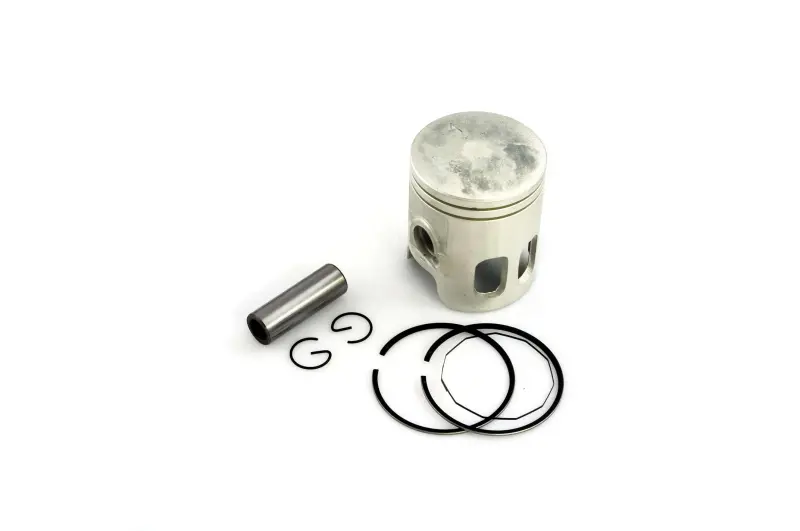

До комплекту входять поршень, поршневий палець, поршневі кільця та стопорні кільця. Це основні елементи, які використовуються під час складання поршневої групи. До початку встановлення потрібно перевірити стан циліндра та переконатися, що всі комплектуючі відповідають конкретному двигуну й підготовленому посадковому розміру.

Підбір перед купівлею

Спочатку виміряйте циліндр після дефектування та узгодьте з майстром кінцевий діаметр розточування. Для цього поршня циліндр має бути оброблений саме під Ø52,75 мм, що відповідає ремонтному розміру +0,75. Далі перевірте, що ремонт виконується на Yamaha BWS 100 із двигуном серії 4VP.

Додатково порівняйте новий поршень зі знятою деталлю. Для правильного складання мають значення форма днища, розташування вікон, а також параметри поршневого пальця й кілець. Їхні конкретні значення тут не вказуються, тому ці особливості необхідно зіставити зі старим поршнем або параметрами встановленого циліндра. Така перевірка особливо важлива, якщо двигун уже ремонтували і його фактична конфігурація могла відрізнятися від очікуваної.

Встановлення

Поршень встановлюють після розточування та підготовки циліндра під розмір 52,75 мм. Перед складанням перевіряють робочу поверхню циліндра, стан поршневих кілець, пальця та стопорних кілець. Усі елементи мають бути справними, правильно розташованими й установленими відповідно до вимог ремонту конкретного двигуна.

Під час монтажу важливо не переплутати положення поршня та кілець, надійно встановити палець і фіксатори, а також переконатися у вільному та правильному русі зібраної поршневої групи. Після завершення ремонту необхідно дотримуватися регламенту обслуговування Yamaha BWS 100. Цей комплект обирають, коли циліндр уже підготовлений під третій ремонтний розмір і для складання потрібен поршень діаметром строго 52,75 мм.
