Прокладка картера Honda DIO, пароніт, KOMATCU

Прокладка картера Honda DIO KOMATCU

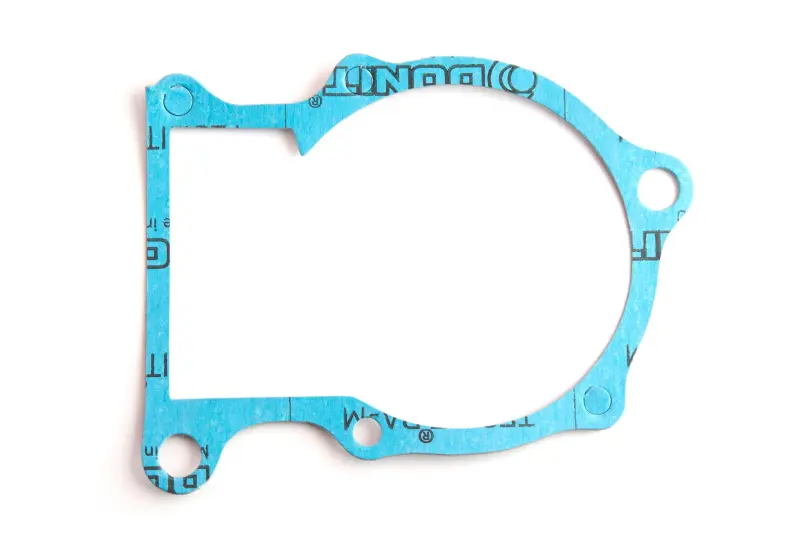

Паронітова прокладка KOMATCU призначена для з’єднання половин картера двигуна скутера Honda DIO. Вона розміщується між підготовленими привалочними площинами та повторює робочий контур стику. Деталь потрібна під час ремонту мотора з розбиранням картера, обслуговування внутрішніх компонентів і відновлення герметичності штатного з’єднання після розкриття двигуна.

Під час розбирання мотора стара прокладка може деформуватися, розірватися або частково залишитися на спряжених поверхнях. Тому для подальшого складання встановлюють нову деталь, зберігаючи передбачений конструкцією ущільнювальний шар між половинами картера. Повторне використання зношеної чи пошкодженої прокладки не дає змоги належно підготувати з’єднання та акуратно скласти вузол.

Ця модель розрахована на Honda DIO та виготовлена з пароніту. Водночас під час вибору варто враховувати не лише модель скутера, а й фактичну конфігурацію встановленого двигуна. Якщо мотор раніше ремонтували, замінювали повністю або складали з інших компонентів, геометрія стику може відрізнятися. Перед замовленням порівняйте прокладку зі знятою деталлю: перевірте зовнішній контур, форму великого внутрішнього отвору, розташування всіх кріпильних і напрямних отворів.

На що звернути увагу під час добору

• призначення — з’єднання половин картера двигуна Honda DIO;
• матеріал цієї версії — пароніт;
• контур має відповідати формі спряжених площин;
• усі кріпильні та напрямні отвори повинні збігатися за розташуванням;
• форма великого внутрішнього отвору має відповідати знятій прокладці.

Геометрію слід звірити по всій площі деталі, а не лише за кількома точками кріплення. Навіть один отвір, що не збігається, або відмінна ділянка контуру свідчать про іншу конфігурацію. Таку прокладку не потрібно підрізати, розтягувати чи пристосовувати до картера: для складання потрібна деталь, що відповідає конкретним спряженим поверхням.

Підготовка та встановлення

Перед монтажем повністю видаліть залишки попереднього ущільнення з обох привалочних площин. Поверхні мають бути чистими та без пошкоджень, здатних завадити рівномірному приляганню. Після очищення ще раз прикладіть прокладку й переконайтеся, що її контур і всі технологічні отвори відповідають картеру.

Встановлюйте деталь без розтягування та підрізання матеріалу. Орієнтуйте її за загальною формою стику, великим внутрішнім отвором, кріпильними й напрямними отворами. Прокладка повинна зайняти передбачене положення між половинами картера, не перекриваючи отвори та не виходячи за робочий контур з’єднання. Якщо під час примірювання виявлено будь-яку невідповідність, припиніть складання та доберіть прокладку належної конфігурації.

Прокладка картера KOMATCU стане у пригоді під час планового ремонту Honda DIO, заміни компонентів усередині двигуна та повторного складання мотора після його розкриття. Її доцільно підготувати заздалегідь разом з іншими деталями, потрібними для запланованого обсягу робіт. Це дає змогу не повертати у вузол деформоване старе ущільнення та одразу скласти міжкартерне з’єднання з новою паронітовою прокладкою.
