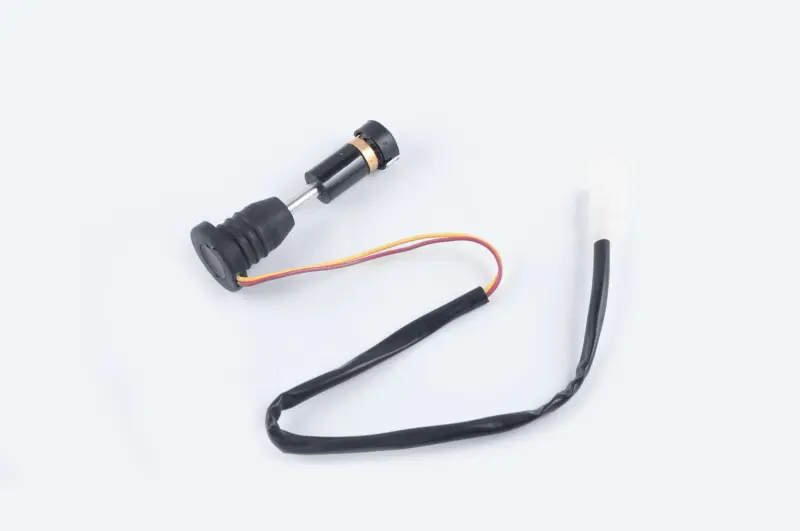

Датчик рівня оливи в бачку 2T Stels 50

Датчик рівня оливи в бачку 2T Stels 50

Датчик призначений для двотактних скутерів Stels 50 і встановлюється в бачок роздільної системи мащення. Він контролює положення чутливої частини під час зменшення запасу оливи та передає сигнал на панель приладів. Водій отримує попередження до повного спорожнення бачка, тому справність цієї деталі важлива для своєчасного доливання оливи й нормальної роботи двотактного двигуна.

Призначення та конструкція

Конструкція поєднує занурювальну частину з рухомим кільцем, посадкову гумову втулку та провідний вивід. Кільце переміщується вздовж напрямної разом зі зміною рівня оливи, а контактна частина перемикає стан сигналу. Посадкова втулка утримує датчик в отворі бачка та закриває місце встановлення. Провід з’єднує його з бортовою проводкою скутера.

Цей датчик не визначає тиск оливи й не замінює масляний насос. Його завдання — повідомляти про зниження рівня в окремому бачку. Якщо індикатор не вмикається за малого залишку оливи, продовжує світитися після наповнення або спрацьовує нерегулярно, перевіряють датчик, контакти та проводку. Причиною неправильного сигналу також можуть бути забруднення рухомої частини, обмежений хід кільця, пошкодження ізоляції чи ненадійне з’єднання.

Що звірити перед придбанням

Позначення Stels 50 охоплює кілька виконань скутерів, тому лише марки та робочого об’єму недостатньо для точного підбору. Деталь обирають для техніки з двотактним двигуном та окремим масляним бачком. Перед замовленням зіставте старий датчик і місце його встановлення за такими ознаками:

• формою та довжиною занурювальної напрямної;
• розташуванням і вільним ходом рухомого кільця;
• діаметром, профілем і глибиною посадкової гумової втулки;
• кількістю проводів, їх довжиною та способом під’єднання до штатного джгута;
• напрямком виходу проводу відносно стінки бачка та сусідніх деталей;
• виконанням конкретної моделі Stels 50 і типом установленого масляного бачка.

Особливо уважно порівнюйте посадкову частину: зовні подібні датчики для двотактних скутерів можуть відрізнятися довжиною напрямної або розміром ущільнювальної втулки. Невідповідність не варто компенсувати підрізанням гуми, натягуванням проводів чи примусовим монтажем — це здатне погіршити фіксацію, обмежити рух кільця або спричинити негерметичність навколо отвору.

Встановлення та перевірка

Перед заміною забезпечують доступ до бачка, очищають ділянку навколо датчика та від’єднують проводку без ривків за жили. Стару деталь виймають обережно, щоб забруднення не потрапили всередину. Новий датчик встановлюють у тому самому положенні, а провід прокладають штатним маршрутом без перегинів, контакту з гарячими поверхнями та затискання облицюванням. Гумова втулка має рівномірно сісти по всьому контуру.

Після монтажу перевіряють фіксацію, стан з’єднань, відсутність витікання в місці посадки та реакцію контрольного індикатора. У сервісному посібнику для двотактного Stels Skif 50 справність аналогічного датчика перевіряється за замиканням контактів у нижньому положенні кільця; зазначений контрольний опір становить 0–1 Ом. Електричну перевірку виконують мультиметром з урахуванням схеми конкретного скутера. До підтвердження правильної роботи індикатора рівень оливи контролюють безпосередньо за бачком.
