Поршень SEE для Yamaha Jog 72 STD, Ø47 мм, палець 10 мм

Поршень SEE для Yamaha Jog 72 STD, Ø47 мм, палець 10 мм

Поршень стандартного розміру призначений для ремонту циліндро-поршневої групи скутера Yamaha Jog у конфігурації 72 із циліндром діаметром 47,00 мм. Під час роботи двигуна він рухається всередині циліндра, бере участь у стисканні робочої суміші та через поршневий палець передає зусилля на шатун. Деталь обирають для відновлення вузла за умови, що фактичні розміри циліндра й параметри шатунної групи відповідають поршню.

Позначення STD означає стандартний розмір. Такий поршень установлюють у циліндр, який не розточували під ремонтний розмір, якщо стан робочої поверхні та результати вимірювань допускають використання деталі діаметром 47,00 мм. Діаметр поршневого пальця становить 10 мм. Обидва параметри однаково важливі: поршень має відповідати циліндру, а палець — отвору в поршні та шатунній групі.

Конструкція та призначення

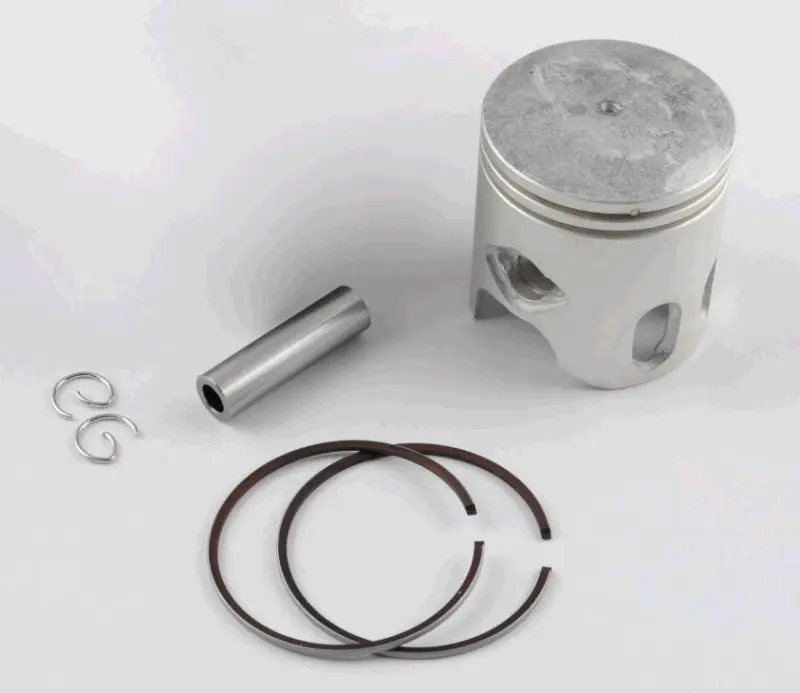

Конструкція передбачає поршень, поршневий палець, два кільця та стопорні кільця пальця. Поршневі кільця розміщуються в канавках і забезпечують роботу пари «поршень — циліндр». Палець з’єднує поршень із шатуном, а стопорні кільця утримують його в робочому положенні після складання. Такий набір компонентів дає змогу замінити основні елементи поршневого вузла, однак перед ремонтом потрібно оцінити стан усіх спряжених деталей.

Поршень замінюють у разі появи задирів на спідниці, слідів перегрівання, зношення робочої поверхні, пошкодження канавок під кільця або під час комплексного ремонту ЦПГ. Водночас варто оглянути циліндр, поршневий палець, шатунний підшипник і місця попереднього зношення. Якщо циліндр чи суміжні елементи пошкоджені, встановлення лише нового поршня не усуне причину несправності.

Як правильно підібрати

Перед замовленням перевірте не лише модель скутера, а й фактичну конфігурацію встановленої циліндро-поршневої групи. Порівняйте розмір попереднього поршня, виміряний діаметр циліндра, діаметр пальця та стан робочої поверхні. Для цього варіанта потрібні циліндр під поршень 47,00 мм і палець діаметром 10 мм.

Розмір STD не є універсальною заміною для циліндра, який раніше розточували під ремонтну групу. У такому разі потрібен поршень відповідного ремонтного розміру. Не можна встановлювати й версію з іншим діаметром пальця, навіть якщо зовнішній діаметр поршня збігається: така невідповідність не дасть правильно зібрати поршень із шатунною групою. Добір лише за назвою скутера або об’ємом циліндра без вимірювань може призвести до помилки.

Рекомендації зі встановлення

До монтажу очистьте канавки та кільця, перевірте їхній стан і вільний рух у канавках. Поршневий палець повинен установлюватися в призначені для нього посадкові місця, а кожне стопорне кільце — повністю входити у свою канавку. Неповна фіксація пальця неприпустима, тому положення стопорних кілець потрібно перевірити до остаточного складання.

Складайте двигун відповідно до керівництва для конкретної модифікації. Після встановлення переконайтеся, що колінчастий вал прокручується без стороннього опору, а елементи поршневого вузла рухаються вільно. Точний добір розмірів та уважне складання допомагають відновити штатну роботу ЦПГ Yamaha Jog 72 й уникнути повторного розбирання через невідповідність посадкових параметрів.

Характеристики

• Призначення: поршень для скутера Yamaha Jog 72.
• Розмір: STD.
• Діаметр поршня: 47,00 мм.
• Діаметр поршневого пальця: 10 мм.
• Конструкція: поршень, палець, два кільця та стопорні кільця пальця.
• Бренд: SEE Taiwan.
