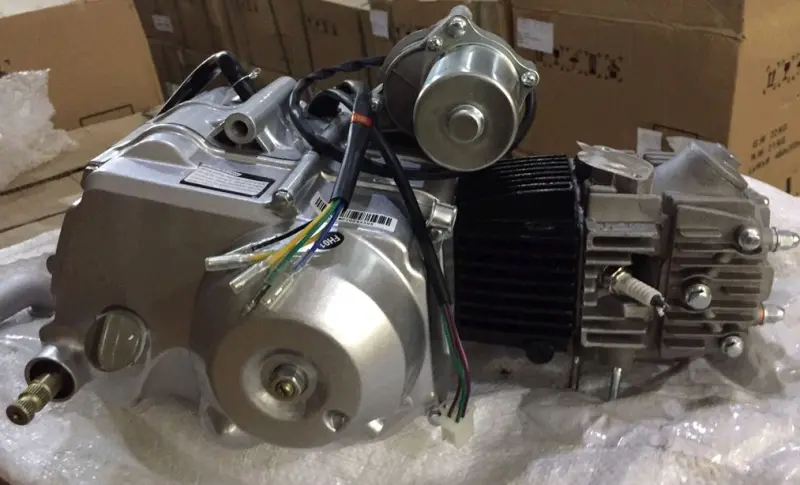

Двигун JING 147FMF 90cc з АКПП для Delta/Alpha

Двигун JING 147FMF 90cc з АКПП для Delta та Alpha

Двигун у зборі призначений для мопедів серій Delta та Alpha, на яких застосовується горизонтальний силовий агрегат 147FMF класу 90cc. Виконання з АКПП розраховане на заміну мотора з таким самим типом трансмісії. Цей варіант обирають у разі значного зношення старого двигуна, пошкодження картера, несправностей коробки або тоді, коли відновлення окремих внутрішніх деталей уже недоцільне. Моторна частина й трансмісія об’єднані в одному корпусі, тому заміна агрегату дає змогу провести комплексний ремонт без поелементного складання двигуна.

Модель 147FMF належить до одноциліндрових чотиритактних двигунів із повітряним охолодженням. Горизонтальне компонування відповідає поширеній конструкції мопедів Delta та Alpha. Циліндр і головка мають розвинене зовнішнє оребрення для відведення тепла потоком повітря. На корпусі встановлено електростартер, передбачено зовнішні електричні виводи для під’єднання до проводки мопеда. Версія з АКПП відрізняється від виконання 147FMF-A з механічною коробкою, тому під час підбору недостатньо орієнтуватися лише на позначення 90cc.

Що перевірити перед вибором

Назви Delta та Alpha охоплюють різні роки випуску й модифікації. Сумісність визначають за сукупністю конструктивних ознак демонтованого двигуна та нового агрегату:

• Модель і тип трансмісії. На двигуні, який замінюється, мають відповідати сімейство 147FMF та виконання з АКПП.
• Кріплення до рами. Зіставте розташування, форму й відстані між точками фіксації, щоб корпус встановлювався без перекосу та перероблення рами.
• Привід заднього колеса. Перевірте положення вихідного вала відносно лінії ланцюга та розташування приводу на мопеді.
• Впуск і випуск. Потрібно зіставити напрямок патрубка, кріпильні точки впускного тракту та з’єднання з випускною системою.
• Електричне під’єднання. Звірте призначення виводів, кількість контактів, роз’єми, розташування електростартера та схему проводки конкретної модифікації.
• Зовнішні органи керування. Перевірте положення важелів, валів, кришок та інших з’єднань, що взаємодіють із рамою і штатними механізмами мопеда.

Встановлення та перший запуск

Монтаж двигуна виконують після очищення посадкових місць і перевірки стану кріплення. Агрегат спочатку фіксують у рамі без напруження корпусу, після чого контролюють положення вихідного вала та співвісність ланцюгового приводу. Впускні й випускні з’єднання повинні прилягати рівномірно, а проводку під’єднують за електричною схемою конкретного мопеда: однаковий колір дротів у різних модифікаціях не завжди означає однакове призначення. Кабелі прокладають подалі від циліндра, випускної системи, ланцюга та рухомих важелів.

Перед першим пуском перевіряють наявність і рівень моторної оливи відповідно до сервісних даних техніки, надійність кріплень, вільний рух приводу та правильність усіх під’єднань. Після запуску контролюють відсутність витоків, сторонніх звуків і перегрівання, а потім повторно оглядають кріплення та лінію ланцюга. Для точного підбору використовуйте демонтований двигун як зразок: відповідність 147FMF, виконання з АКПП, кріпильних точок, вихідного вала, впуску, випуску й електрики значно важливіша за загальну подібність корпусів або одне позначення об’єму.
