Варіатор передній MIS для Honda SH 150 у зборі

Передній варіатор MIS для Honda SH 150

Варіатор у зборі призначений для передньої частини клинопасової автоматичної трансмісії скутера Honda SH 150. Він установлюється на вал двигуна та разом із приводним пасом і заднім веденим шківом змінює передавальне відношення без ручного перемикання. Коли сполучені деталі справні, механізм послідовно переходить від рушання до набору швидкості: положення паса на конічних поверхнях змінюється відповідно до обертів двигуна.

Призначення та принцип роботи

Усередині переднього варіатора вантажики переміщуються напрямними під дією відцентрової сили. Зі зростанням обертів вони впливають на натискну пластину та пересувають рухому щоку. Половини шківа зближуються, пас виходить на більший робочий радіус, а трансмісія переходить до іншого передавального відношення. Коли оберти зменшуються, процес відбувається у зворотному напрямку. Тому стан доріжок, вантажиків, втулки та конічних площин впливає на рівномірність проходження всього діапазону.

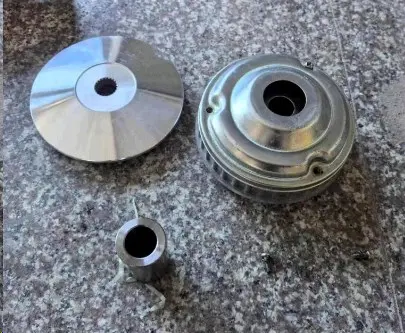

Виконання у зборі поєднує основну частину варіатора із задньою натискною пластиною; окремо з нею працюють відповідна конічна щока та циліндрична втулка. Таке компонування розраховане на заміну передньої групи деталей як узгодженого комплекту, коли відновлення лише однієї зношеної поверхні не усуває проблему всього механізму. Пас, задній шків і зчеплення належать до сусідніх частин трансмісії та під час ремонту оцінюються окремо.

Що перевірити перед вибором

Позначення Honda SH 150 недостатньо для підбору без перевірки конкретної версії скутера: сімейство випускалося в різних поколіннях, а будова переднього шківа та каталожні номери деталей змінювалися. До замовлення зіставте новий комплект зі знятим варіатором і даними своєї модифікації.

• Рік випуску та версія двигуна. Ці відомості допомагають виключити деталь від іншого покоління SH 150.
• Посадка на вал. Звірте форму центрального отвору, шліцьову частину, посадковий діаметр і розташування дистанційних деталей.
• Габарити щік. Зіставте зовнішній діаметр, висоту та профіль конічних поверхонь без перенесення розмірів від подібних моделей.
• Втулка. Перевірте її зовнішній і внутрішній діаметри, довжину та посадку в рухомій щоці.
• Вантажики й напрямні. Якщо їх обслуговують або підбирають окремо, розмір, маса та форма мають відповідати потрібній конфігурації трансмісії.

Коли варіатор потребує уваги

Огляд передньої частини привода потрібен за наявності ривків під час розгону, стороннього шуму під кришкою трансмісії, нестабільного виходу на швидкість або після виявлення нерівномірного зношення паса. Під час розбирання перевіряють конічні площини на канавки й задирки, напрямні — на виробіток, вантажики — на пласкі ділянки, а втулку та посадкові місця — на помітний люфт. Ці ознаки оцінюють разом: подібна поведінка скутера може бути пов’язана також із пасом, заднім шківом або зчепленням.

Установлення

Монтаж виконують після зняття кришки варіаторної трансмісії та демонтованого старого переднього шківа. Перед складанням очищають посадкові місця й конічні поверхні, перевіряють пас і зберігають порядок шайб, втулок та кріплення, передбачений саме для цієї версії Honda SH 150. Мастило не повинно потрапляти на пас і площини щік, що контактують із ним. Під час затягування комплект має повністю сісти на вал, а пас — перебувати у передбаченому положенні та не заважати правильній посадці деталей.

Кріплення затягують із моментом і способом фіксації, зазначеними в сервісній документації конкретного року випуску; одне значення для всіх поколінь застосовувати не можна. Після складання перевіряють вільне обертання привода, правильне положення паса та відсутність торкання кришки. Такий підхід допомагає замінити варіатор без порушення геометрії клинопасового привода й одночасно виявити сусідні деталі, яким уже потрібне обслуговування.
