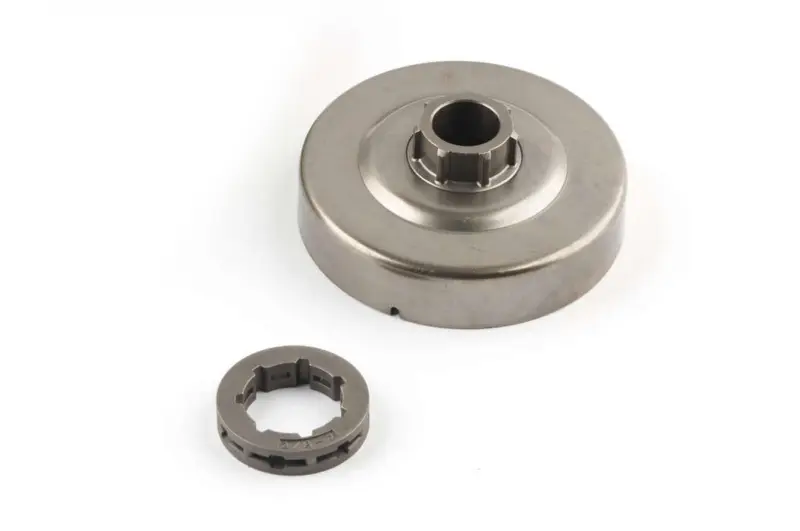

Барабан зчеплення зі знімним вінцем для бензопили STIHL MS 361 MECH

Барабан зчеплення зі знімним вінцем для STIHL MS 361

Комплект MECH призначений для ремонту приводу пиляльного ланцюга бензопили STIHL MS 361. До нього входять барабан зчеплення, розрахований на встановлення окремого вінця, та знімний ведучий вінець. Деталь також називають тарілкою зчеплення або тарілкою під знімну зірочку. Роздільне виконання дає змогу обслуговувати барабан і вінець окремо: якщо зносився лише вінець, його можна замінити без обов’язкової заміни справного барабана.

Призначення та принцип роботи

Барабан установлений між механізмом зчеплення та ведучим вінцем ланцюга. Під час набору обертів колодки зчеплення взаємодіють із його внутрішньою поверхнею, після чого обертання передається на вінець і далі на пиляльний ланцюг. Центральна частина барабана є посадковим місцем для знімного вінця, тому стан шліців безпосередньо впливає на правильну роботу приводу. Значне вироблення шліців є підставою для заміни барабана. Деталь також потрібно оглянути за наявності деформації, пошкоджених посадкових поверхонь або помітного зносу демонтованого приводу.

Знімний вінець належить до деталей ланцюгового приводу, що поступово зношуються: його зубці контактують із ведучими ланками ланцюга. Під час обслуговування оцінюють стан обох компонентів комплекту. Новий вінець не усуває вироблення на шліцах старого барабана, а новий барабан не компенсує знос невідповідного чи пошкодженого вінця. Тому під час ремонту їх розглядають як дві пов’язані, але окремо замінювані деталі.

Що перевірити перед вибором

• Модель пилки: комплект заявлений для STIHL MS 361; позначення моделі слід звірити до розбирання.
• Тип приводу: потрібне виконання з окремим знімним вінцем, а не барабан із нерозбірною ведучою зірочкою.
• Крок вінця: він має відповідати кроку встановленого ланцюга та напрямної шини.
• Кількість зубців: порівняйте новий вінець із демонтованою деталлю, адже для MS 361 існують вінці з різною кількістю зубців.
• Посадкова геометрія: зіставте центральну частину, профіль шліців, висоту барабана та взаємне розташування деталей зі старим комплектом.

Для сімейства MS 361 передбачено кілька виконань ланцюгового приводу: 3/8 дюйма на 7 зубців, 3/8 дюйма на 8 зубців і варіант 0,325 дюйма на 9 зубців для окремих модифікацій. Точний крок і кількість зубців цього комплекту в картці не зазначені, тому вибирати його лише за назвою бензопили недостатньо. Визначальними залишаються параметри встановленої пиляльної гарнітури та відповідність демонтованому вінцю.

Заміна та встановлення

Під час розбирання послідовно знімають стопорне кільце, шайбу й вінець, а потім барабан та голчастий сепаратор. Перед складанням очищають посадкову частину колінчастого вала і сепаратор, перевіряють їхній стан та наносять відповідне мастило на голчасту опору. Після встановлення барабан повертають приблизно на один оберт, щоб привід мастильного насоса увійшов у зачеплення. Вінець установлюють порожнинами назовні, після чого повертають шайбу та стопорне кільце. Вільне обертання барабана і правильну посадку всіх деталей перевіряють до встановлення ланцюга та кришки.

Голчастий сепаратор, шайба і стопорне кільце не належать до підтвердженого складу цієї позиції. Їх оглядають окремо та використовують повторно лише за справного стану. Якщо профіль старого барабана, параметри вінця або порядок складання викликають сумніви, встановлення варто доручити фахівцеві з обслуговування бензопил.
