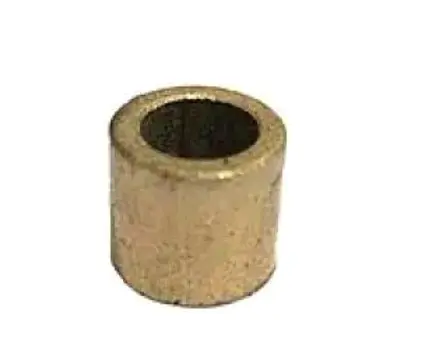

Втулка для електроінструмента 9×13×10 мм

Втулка для електроінструмента 9×13×10 мм

Циліндрична втулка використовується під час ремонту механізмів електроінструмента, де валу або іншій рухомій деталі потрібна компактна опора ковзання. Вона розміщується у підготовленому посадковому отворі, підтримує співвісність деталей і обмежує небажане поперечне переміщення. Справна опора допомагає зберігати правильне положення вала, тоді як збільшений зазор може супроводжуватися биттям, шумом, вібрацією та прискореним зношуванням суміжних поверхонь.

Типорозмір 9×13×10 мм означає внутрішній діаметр 9 мм, зовнішній діаметр 13 мм і довжину 10 мм. Внутрішній отвір сполучається з валом або іншою деталлю відповідного діаметра, зовнішня поверхня встановлюється в корпусі, а довжина визначає простір, який займає втулка. Для сумісності мають одночасно збігатися всі три величини: правильного внутрішнього діаметра недостатньо, якщо відрізняються зовнішня посадка чи довжина.

Як правильно підібрати втулку

Деталь придатна для конкретного електроінструмента лише за умови відповідності розмірів, форми та призначення штатній опорі. Перед замовленням варто виміряти демонтовану втулку й перевірити отвір у корпусі. Зношена деталь нерідко має збільшений прохід, деформований торець або нерівномірне вироблення, тому вимірювання виконують на ділянках, які найкраще зберегли початкову геометрію, а отримані значення звіряють із технічною документацією інструмента.

• Внутрішній діаметр — 9 мм. Його порівнюють із діаметром вала або іншої деталі, що проходить крізь втулку. Від цього розміру залежить посадковий проміжок і відсутність заклинювання.
• Зовнішній діаметр — 13 мм. Він має відповідати отвору в корпусі. Надто вільна посадка не утримуватиме опору належним чином, а надмірне зусилля під час монтажу може пошкодити втулку чи корпус.
• Довжина — 10 мм. Її зіставляють із глибиною посадкового місця та розташуванням сусідніх компонентів, щоб установлена деталь не виступала і не заважала складанню механізму.
• Конструктивна форма. Втулка має прямий циліндричний корпус, круглий наскрізний отвір і виконана без фланця. Якщо штатна деталь має буртик, канавку або інший фіксатор, однакового типорозміру буде недостатньо.
• Тип опори. Цю позицію підбирають для місця, розрахованого саме на втулку ковзання. Кулькові та голчасті підшипники зі схожими габаритами не можна вважати автоматично взаємозамінними.

Ознаки, за яких потрібна перевірка

Стан втулки перевіряють, якщо з’явився відчутний радіальний люфт, сторонній шум, биття підтримуваної деталі, перекіс або виражені сліди вироблення. Під час розбирання потрібно оглянути також вал і посадковий отвір. Установлення нової опори не усуне проблему повністю, якщо сполучені поверхні деформовані, мають глибокі задири або втратили початкову геометрію.

Монтаж і контроль після встановлення

Посадкове місце перед складанням очищають від забруднень і залишків пошкодженої деталі, після чого перевіряють кромки на відсутність задирок. Втулку встановлюють співвісно, не допускаючи перекосу та ударів по краю. Монтажне зусилля рівномірно прикладають до торця за допомогою відповідної оправки, не навантажуючи внутрішню поверхню. Спосіб змащування визначають за вимогами виробника інструмента, оскільки склад матеріалу цієї позиції та допустимий режим змащування потребують окремого уточнення.

Після монтажу вал має рухатися або обертатися без заїдання, а зовнішня поверхня втулки — залишатися нерухомою в посадці. Перед остаточним складанням перевіряють положення суміжних деталей, осьовий проміжок і відсутність небажаного контакту. Втулку 9×13×10 мм добирають насамперед за фактичними розмірами та конструкцією механізму; назва виробника електроінструмента без уточнення моделі й місця встановлення не підтверджує сумісність.
