Втулка для електроінструмента 6×10 мм

Втулка для електроінструмента 6×10 мм

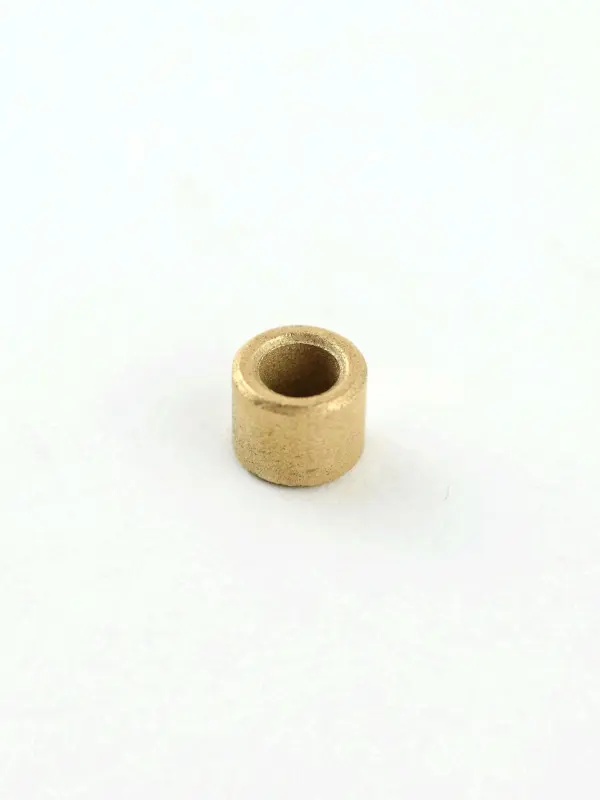

Компактна циліндрична втулка призначена для ремонту опорних і напрямних посадок в електроінструменті. Позначення 6×10 відповідає внутрішньому діаметру 6 мм і зовнішньому діаметру 10 мм. Деталь установлюють у місці опори вала, осі або шестерні, якщо саме така втулка передбачена конструкцією механізму. Правильно підібрана посадка допомагає утримувати сполучені деталі співвісно, обмежувати небажаний люфт і зберігати стабільне обертання.

Коли втулку замінюють

Приводом для перевірки зазвичай стають помітний радіальний люфт, биття, сторонній шум або перекіс вала. У міру зношування отвір втулки може перестати утримувати вал у заданому положенні, а навантаження починає розподілятися нерівномірно. Це впливає не лише на саму опору: зношуються посадкове місце, вал і розташовані поруч деталі передачі. Нову втулку доцільно встановлювати після огляду всіх сполучень, адже вироблений вал або розбитий отвір корпусу не дадуть отримати нормальну посадку лише завдяки заміні втулки.

Розмір 6×10 не означає сумісність із будь-яким інструментом, у якому використано вал діаметром 6 мм. У різних механізмах відрізняються довжина втулки, допуски, положення відносно шестерні та спосіб фіксації. До замовлення потрібно розібрати відповідну частину інструмента, виміряти демонтовану деталь і перевірити схему конкретної моделі. Особливо важливо зіставити не лише два діаметри, а й висоту: вона впливає на положення вала та сусідніх деталей після складання.

Що перевірити під час добору

• Внутрішній розмір. Отвір 6 мм має відповідати валу та передбаченому виробником зазору, щоб після запресовування вал не заклинювало.
• Зовнішній розмір. Діаметр 10 мм добирають до отвору корпусу з урахуванням потрібної щільності посадки; вільне провертання втулки в корпусі неприпустиме.
• Довжину деталі. Порівняйте висоту нової та демонтованої втулки, а також глибину посадкового місця. Збігу лише за діаметрами недостатньо.
• Виконання. Ця втулка має пряму циліндричну форму, наскрізний центральний отвір і не має фланця. Деталь із буртиком, сходинкою або іншою геометрією не буде прямою заміною.
• Стан сполучень. На валу не повинно бути виразного вироблення в зоні контакту, а посадковий отвір має зберігати правильну форму.

Установлення та контроль після ремонту

Перед монтажем посадкове місце очищають від продуктів зношування і залишків попереднього мастила, перевіряють край отвору та прибирають задирки, здатні пошкодити втулку під час входження. Запресовування виконують відповідною оправкою з рівним торцем, прикладаючи зусилля вздовж осі та рівномірно до торцевої поверхні деталі. Удари молотком можуть спричинити перекіс або деформувати край, тому такий спосіб установлення не підходить.

Після посадки перевірте, що втулка ввійшла на передбачену глибину й не виступає там, де це заважає сусіднім деталям. Вал має проходити крізь отвір без заїдання, зберігати вільне обертання та не мати надмірного поперечного переміщення. Порядок змащування і тип засобу обирають за сервісними вимогами конкретного інструмента: вони залежать від конструкції механізму та умов його роботи.

Втулка 6×10 мм підходить для локального ремонту, коли демонтована деталь збігається за внутрішнім і зовнішнім діаметрами, довжиною та формою. Ретельна перевірка посадки до складання допомагає уникнути повторного розбирання і повертає валу правильне положення відносно шестерні або іншої сполученої деталі.
