Набір прокладок KOSA для бензопил STIHL MS 650/660

Набір прокладок KOSA для STIHL MS 650/660

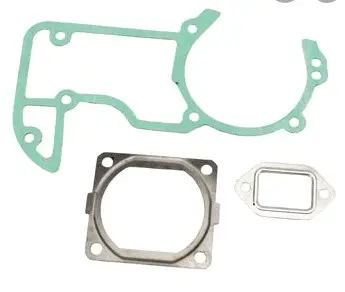

Комплект призначений для ремонту ущільнюваних з’єднань двигуна бензопил STIHL MS 650 і MS 660. До набору входять три прокладки різної форми: картера, основи циліндра та глушника. Такий комплект стане у пригоді під час розбирання двигуна, заміни циліндро-поршневої групи, роз’єднання картера або обслуговування випускної системи. Деталі встановлюються між відповідними суміжними поверхнями та допомагають відновити щільність з’єднань після ремонту.

Призначення деталей комплекту

Прокладка картера розміщується між його з’єднуваними половинами. Від якості цього стику залежить відсутність небажаного підсмоктування повітря та витікання паливної суміші з внутрішньої порожнини двигуна. Прокладка основи циліндра ущільнює місце встановлення циліндра на картер і бере участь у збереженні розрахункового положення з’єднуваних деталей. Прокладка глушника закриває стик випускного вікна з корпусом глушника, перешкоджаючи виходу відпрацьованих газів через площину кріплення.

• Прокладка картера — використовується після роз’єднання та під час подальшого складання половин корпусу двигуна.
• Прокладка основи циліндра — потрібна при знятті або заміні циліндра й поршневої групи.
• Прокладка глушника — встановлюється під час обслуговування або заміни деталей випускної системи.

Нові прокладки особливо доречні після повного розбирання відповідного з’єднання. Раніше обтиснута деталь може отримати розриви, заломи чи залишкову деформацію під час демонтажу. Повторне встановлення такої прокладки здатне спричинити втрату герметичності, тому стан усіх трьох стиків оцінюють до остаточного складання двигуна.

Як правильно підібрати набір

Основний критерій сумісності — модель бензопили: комплект розрахований на STIHL MS 650 і MS 660. Перед встановленням потрібно уточнити позначення конкретної пили та врахувати її модифікацію. Додатково старі прокладки порівнюють із новими за зовнішнім контуром, розташуванням кріпильних отворів, формою внутрішніх прорізів і товщиною. Після суміщення всі канали й отвори мають залишатися відкритими, а краї прокладки не повинні заходити всередину прохідних вікон.

Якщо бензопилу раніше ремонтували, у ній могли встановити циліндр, картер або глушник іншого виконання. У такому разі орієнтуються не лише на назву моделі, а й на фактичну геометрію з’єднуваних деталей. Набір не слід плутати з комплектом сальників колінчастого вала: у цій позиції представлені саме фігурні прокладки для трьох розбірних з’єднань.

Рекомендації зі встановлення

Перед складанням із посадкових площин видаляють залишки старих прокладок і забруднення, не пошкоджуючи самі поверхні. Площини перевіряють на задирки, вм’ятини та фрагменти ущільнення, що прилипли. Кожну деталь розташовують без перекосу, суміщаючи отвори під кріплення та робочі прорізи. Прокладку не можна розтягувати, підрізати або примусово ставити на контур, який не збігається: це вказує на помилку підбору або на відмінність установленої деталі бензопили.

• До затягування переконайтеся, що прокладка лежить рівно та не змістилася відносно отворів.
• Кріплення затягуйте рівномірно й у порядку, передбаченому процедурою ремонту конкретної моделі.
• Після складання перевірте щільність стиків, стабільність роботи двигуна та відсутність слідів прориву газів біля глушника.

Комплект KOSA дає змогу підготувати основні фігурні прокладки для ремонту двигуна та випускного з’єднання STIHL MS 650/660 в одній позиції. Точне зіставлення контурів і ретельна підготовка площин допомагають отримати правильну посадку деталей та уникнути повторного розбирання через зміщене або невідповідне ущільнення.
