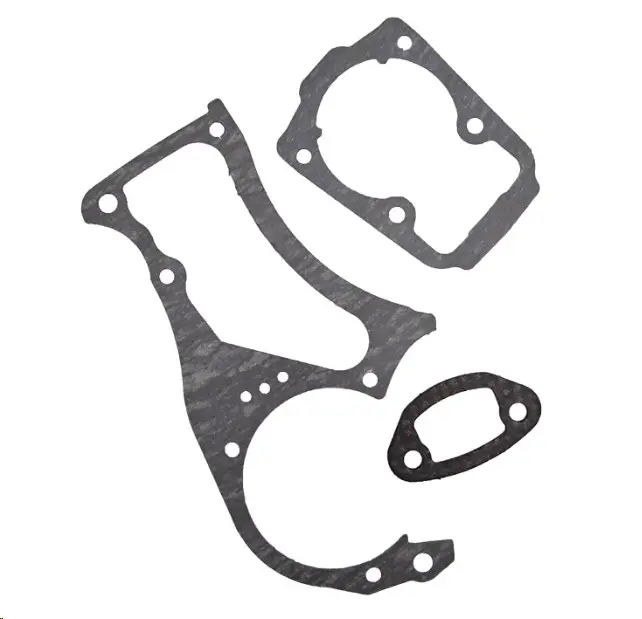

Набір прокладок бензопили Husqvarna 545/550 KOSA

Набір прокладок бензопили Husqvarna 545/550 KOSA

Комплект KOSA призначений для обслуговування бензопил Husqvarna 545 і 550 під час розбирання двигуна та випускного вузла. До нього входять три плоскі прокладки різної конфігурації: для основи циліндра, стику частин картера та місця встановлення глушника. Деталі розділяють спряжені поверхні, перекривають з’єднання за заданим контуром і допомагають відновити передбачену конструкцією герметичність після ремонту.

Склад і призначення комплекту

• Прокладка основи циліндра встановлюється між циліндром і прилеглою частиною двигуна, ущільнюючи з’єднання по всьому контуру.
• Прокладка картера розміщується у стику його частин і закриває площину з’єднання з урахуванням внутрішніх прорізів та кріпильних точок.
• Прокладка глушника ущільнює випускне з’єднання та відокремлює канал від навколишньої зони корпусу.

Кожна деталь має власну форму, розташування отворів і робочий проріз, тому прокладки всередині набору не взаємозамінні. Комплект підходить для ремонту, під час якого знімають циліндр, роз’єднують картер або демонтують глушник. Наявність трьох деталей дає змогу підготувати основні ущільнення заздалегідь і не повертати у з’єднання розірвані чи продавлені прокладки.

Коли прокладки потребують заміни

Нову прокладку встановлюють після пошкодження старої деталі або розбирання відповідного з’єднання. Підставою для перевірки є розриви, заломи, глибокі відбитки від площин, розшарування країв і втрата цілісності навколо отворів. Порушення ущільнення біля циліндра або картера може супроводжуватися підсмоктуванням повітря, слідами суміші на стику та нестабільною роботою двигуна. Для випускного з’єднання характерні сліди прориву відпрацьованих газів і забруднення біля місця кріплення глушника. Водночас перевіряють стан спряжених поверхонь і кріплення, адже одна прокладка не усуває деформацію чи механічне пошкодження деталей.

Як перевірити сумісність

Основний орієнтир цього набору — бензопили Husqvarna 545 і 550. У межах модельного сімейства існують різні виконання та періоди випуску, тому самого позначення на корпусі пилки недостатньо. Перед вибором зіставте комплект зі знятими прокладками та відомостями про конкретну модифікацію.

• Порівняйте зовнішній контур кожної деталі та форму всіх внутрішніх вирізів.
• Перевірте кількість, діаметр і взаємне розташування кріпильних отворів.
• Переконайтеся, що прорізи не перекривають канали й повністю збігаються з посадковими площинами.
• Уточніть повне позначення моделі, покоління та період випуску бензопили.

Прокладку не слід добирати лише за приблизними розмірами або переробляти під отвори, що не збігаються. Зміщення контуру може порушити прилягання, частково закрити канал чи залишити ділянку стику без ущільнення.

Підготовка та встановлення

Перед монтажем поверхні очищають від залишків попередньої прокладки та забруднень, не залишаючи подряпин і задирок. Площини оглядають на наявність пошкоджень, а нову деталь приміряють без натягування та перегинів. Усі отвори й краї мають збігатися до затягування кріплення.

• Розміщуйте кожну прокладку лише у призначеному для неї з’єднанні.
• Не допускайте складок, надривів і зміщення деталі під час встановлення відповідної частини.
• Послідовність і зусилля затягування визначайте за ремонтною документацією конкретної бензопили.
• Додатковий ущільнювальний склад застосовуйте лише тоді, коли це передбачено сервісною процедурою.

Після складання перевіряють чистоту стиків, правильність кріплення знятих деталей і роботу двигуна. Набір KOSA доцільно використовувати під час планового відновлення Husqvarna 545/550 або ремонту, пов’язаного з циліндром, картером і глушником. Точне зіставлення конфігурації до монтажу допомагає виконати обслуговування без повторного розбирання через невідповідну прокладку.
