Комплект прокладок KOSA для бензопили STIHL MS 360

Комплект прокладок KOSA для бензопили STIHL MS 360

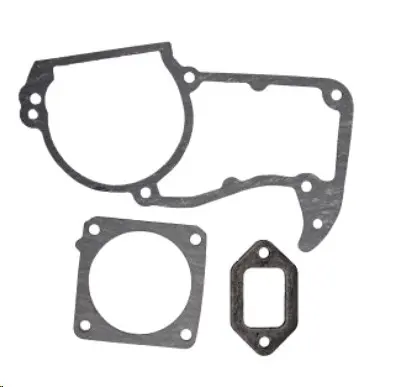

Комплект призначений для ремонту бензопил серії STIHL MS 360, коли після розбирання двигуна потрібно відновити ущільнення кількох сполучених деталей. Набір містить три прокладки різної форми: контурну прокладку картера, прокладку основи циліндра та прокладку випускного з’єднання з глушником. Такий склад дає змогу замінити ущільнення в основних місцях, які розбирають під час ремонту циліндро-поршневої частини, картера або випускної системи, без окремого пошуку кожної з цих трьох деталей.

Призначення прокладок у двигуні

Кожна деталь розрахована на своє посадкове місце й повторює розташування кріпильних отворів та каналів відповідного з’єднання. Прокладка картера закриває роз’єм корпуса навколо кривошипної камери. Для двотактного двигуна герметичність цього стику безпосередньо впливає на правильне чергування розрідження й тиску в картері, тому пошкоджене ущільнення може спричиняти підсмоктування повітря та нестійку роботу пили. Прокладка під циліндр ущільнює його основу, а мала фігурна прокладка встановлюється у випускному тракті між циліндром і глушником.

Склад і практична роль

• Контурна прокладка картера перекриває довгу лінію роз’єму корпуса й допомагає усунути витік через з’єднання його частин.
• Прокладка основи циліндра формує щільний стик циліндра з картером; правильне суміщення центрального прорізу та чотирьох кріпильних отворів потрібне для монтажу без зміщення.
• Прокладка випускного з’єднання герметизує місце кріплення глушника та перешкоджає прориву відпрацьованих газів і появі нагару зовні стику.

Прокладки замінюють не лише після явного розриву. Підставою для перевірки є продавлені краї, пересохлі або розшаровані ділянки, сліди паливної суміші вздовж роз’єму картера, нагар біля кріплення глушника, а також ознаки підсмоктування повітря після попереднього ремонту. Такі прояви потребують діагностики: подібну поведінку двигуна можуть спричиняти сальники, патрубки, карбюратор та інші деталі, тому набір усуває несправність лише тоді, коли герметичність втрачено саме у відповідному стику.

Як перевірити сумісність

Головний орієнтир під час замовлення — позначення бензопили STIHL MS 360. До встановлення потрібно уточнити повну модифікацію пили та зіставити три зняті прокладки з новими за зовнішнім контуром, формою прорізів, положенням отворів і посадковими поверхнями. Це особливо суттєво для прокладки циліндра: у технічній документації сімейства MS 360 передбачено різні виконання цієї деталі, а товщину прокладок у цьому наборі не заявлено. Самого номера «360» без перевірки моделі та розібраного з’єднання недостатньо для впевненого підбору.

Рекомендації щодо встановлення

Нові прокладки монтують на очищені й неушкоджені сполучені площини. Залишки старого ущільнення та забруднення видаляють так, щоб не залишити подряпин, задирок і твердих частинок. Перед остаточним складанням кожну прокладку укладають на її місце без натягу: усі отвори мають збігтися, а край не повинен перекривати робочі прорізи. Підрізати деталь, пробивати додаткові отвори чи компенсувати нерівність кількома шарами не слід.

Послідовність затягування кріплень, момент і потребу в ущільнювальному складі визначають за ремонтною процедурою для конкретної модифікації MS 360. Надмірне зусилля може продавити прокладку або деформувати з’єднання, а нерівномірне затягування залишає ділянки з недостатнім притиском. Після ремонту картера й циліндра доречна контрольна перевірка герметичності відповідним сервісним обладнанням, а потім — огляд стиків під час пробного запуску. Якщо ремонт передбачає розділення картера або зняття циліндра, роботу варто доручити майстру, знайомому з обслуговуванням двотактних бензопил.

Комплект KOSA підходить для планового відновлення STIHL MS 360 і ремонту після виявлення пошкоджених ущільнень. Точне зіставлення форми деталей до складання допомагає уникнути повторного розбирання та повернути з’єднанням двигуна потрібну щільність.
