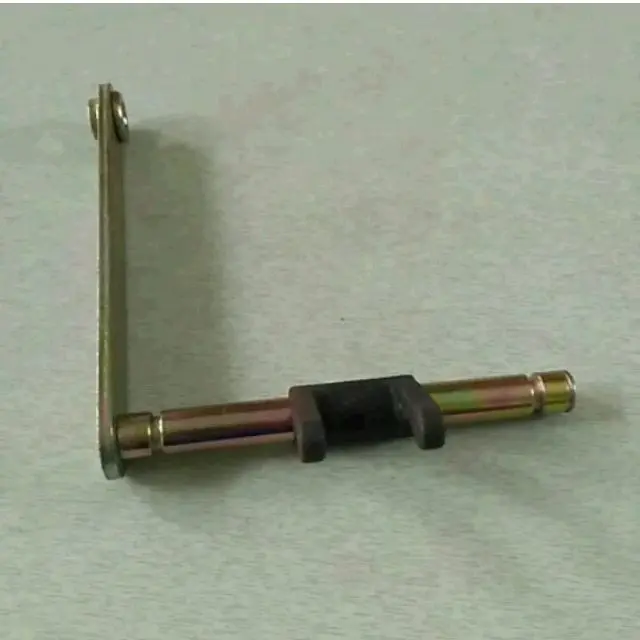

Вилка витискання зчеплення мотоблока 178F/186F (6/9 к.с.) у зборі DIGGER

Вилка витискання зчеплення DIGGER для мотоблоків 178F/186F

Механізм призначений для керування зчепленням мотоблоків із дизельними двигунами серій 178F та 186F потужністю 6 і 9 к.с. Виконання у зборі поєднує вал, зовнішній важіль і вилку, тому деталь доречна під час ремонту, коли потрібно замінити не лише контактну частину, а й пов’язаний із нею приводний механізм. Вузол установлюється в зоні коробки передач або редуктора та передає рух від приводу керування до механізму вимикання зчеплення.

Призначення та принцип дії

Під час натискання на рукоятку зчеплення трос або тяга повертає зовнішній важіль. Важіль провертає вал, а розміщена на ньому вилка впливає на механізм вимикання зчеплення. Завдяки цьому водій може роз’єднувати та з’єднувати передавання обертання між двигуном і трансмісією під час початку руху, зупинки та перемикання передач. Сама вилка не замінює кошик, диски, підшипник або приводний трос: вона діє разом із цими деталями та забезпечує необхідне механічне переміщення.

Стан вилки має особливе значення для повного ходу механізму. Деформація важеля, зношення контактної частини, надмірний люфт вала або заїдання під час повороту можуть супроводжуватися утрудненим увімкненням, неповним вимиканням зчеплення чи нестабільною реакцією на рукоятку. За таких ознак варто перевірити не лише регулювання троса, а й вилку, місця її опори, з’єднання та суміжні деталі зчеплення.

Як перевірити сумісність

Основний орієнтир цієї моделі — використання на мотоблоках із двигунами 178F або 186F у класі потужності 6/9 к.с. Проте позначення двигуна не є єдиним критерієм: на техніці однієї серії можуть установлюватися різні коробки передач, редуктори та варіанти механізму зчеплення. Перед замовленням потрібно зіставити виконання демонтованої деталі та місце її встановлення.

• Серія двигуна: 178F або 186F дизельного мотоблока.
• Тип деталі: вилка витискання зчеплення з валом і зовнішнім важелем у зборі.
• Конфігурація: напрямок і вигин важеля, положення вилки відносно вала, форма контактної частини та розташування кріпильних зон.
• Посадкові параметри: довжину й діаметр вала, положення канавок і фіксаторів потрібно порівняти зі знятим механізмом.
• Виконання трансмісії: слід ураховувати конкретну коробку передач або редуктор, а не орієнтуватися лише на марку мотоблока.

Порівняння доцільно виконувати за старою деталлю та фактичними розмірами посадкового місця. Зовні подібні вилки для інших коробок передач можуть відрізнятися довжиною вала, кутом важеля або положенням контактної частини. Такі відмінності впливають на монтаж і доступний хід зчеплення навіть за однакового позначення двигуна.

Заміна та регулювання

Перед розбиранням корисно зафіксувати початкове положення важеля, тяги або троса, а також порядок розміщення шайб і фіксаторів. Після демонтажу старого механізму перевіряють посадкові місця, стан спряжених деталей і вільне переміщення приводу. Нову вилку встановлюють у тій самій орієнтації, не допускаючи перекосу вала та неправильного положення контактної частини відносно механізму зчеплення.

Після монтажу привод приєднують і регулюють відповідно до настанов виробника конкретного мотоблока. Надмірний натяг може не дозволити зчепленню повністю ввімкнутися, а завеликий вільний хід — не забезпечити повного вимикання. Важіль має рухатися плавно, без заклинювання та стороннього упору. Якщо після правильного встановлення проблема залишається, додатково перевіряють трос або тягу, підшипник, диски, пружини й кріплення, адже робота вилки залежить від стану всього механізму.

Вилка DIGGER у зборі підходить для відновлення приводу зчеплення, коли пошкоджені вал, зовнішній важіль або внутрішня контактна частина та їх окрема заміна недоцільна. Точне зіставлення трансмісії, геометрії й посадкових параметрів допоможе встановити деталь без перероблення та повернути органу керування передбачений хід.
