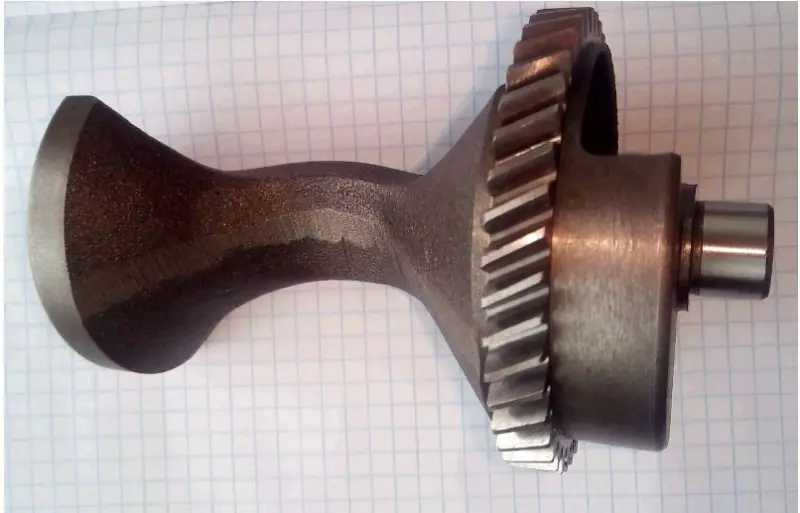

Балансувальний вал DIGGER для двигуна 188F (13 к.с.), голий

Балансувальний вал DIGGER для двигуна 188F

Деталь призначена для ремонту одноциліндрового чотиритактного бензинового двигуна 188F потужністю 13 к.с. з повітряним охолодженням. Такий мотор застосовують на мотоблоках і бензогенераторах. Балансувальний вал входить до кривошипно-шатунного механізму та обертається через зубчасте зачеплення з колінчастим валом. Його завдання — частково компенсувати інерційні коливання, що виникають під час руху поршня й шатуна, щоб двигун працював із меншою вібрацією.

Призначення та конструкція

Вал має виражену противагу, косозубу шестерню та циліндричні посадкові ділянки. Противага створює врівноважувальний вплив, а шестерня забезпечує узгоджене обертання з колінвалом. Справна деталь допомагає зменшити тряску двигуна, зайвий шум у зоні зачеплення та навантаження, що передається на кріплення силового агрегату. Виконання товару позначене як «голий», тому під час підготовки до ремонту заздалегідь визначте, які супутні деталі потрібні саме для вашої модифікації двигуна.

Заміна може знадобитися через пошкодження зубців, вироблення посадкових шийок, помітний люфт або деформацію. Підставою для діагностики стають посилена вібрація, металевий шум із картера та нехарактерно груба робота мотора. Ці ознаки не вказують лише на одну можливу несправність: перед замовленням бажано розібрати двигун і перевірити сам вал, його опори, шестерню колінвала та стан зачеплення.

Як перевірити сумісність

Головний орієнтир — маркування двигуна 188F і номінальна потужність 13 к.с. Додатково звірте тип двигуна: ця версія розрахована на одноциліндровий чотиритактний бензиновий мотор із повітряним охолодженням. Назви мотоблока або генератора недостатньо, адже техніка однієї серії може випускатися з різними двигунами та варіантами картера.

• Модель двигуна: 188F.
• Номінальна потужність: 13 к.с.
• Тип мотора: бензиновий, чотиритактний, одноциліндровий.
• Охолодження: повітряне.
• Виконання: балансувальний вал із противагою та косозубою шестернею, варіант «голий».
• Застосування: двигуни мотоблоків і бензогенераторів.

Для точного підбору порівняйте стару деталь із новою за загальною формою, довжиною, діаметрами посадкових ділянок, розташуванням противаги, діаметром шестерні, кількістю та профілем зубців. Також перевірте бік і форму торцевих ділянок. Якщо знятий вал відрізняється хоча б за одним із цих параметрів, установлювати деталь без додаткової перевірки не можна.

Заміна та встановлення

Монтаж виконують на розібраному двигуні з контролем стану спряжених деталей. Перед складанням очищають картер від продуктів зношення, оглядають опори та зубці обох шестерень, перевіряють відсутність заїдань. Положення балансувального вала потрібно синхронізувати з колінвалом за установочними мітками та інструкцією для конкретної версії 188F. Помилка у фазуванні не усуне вібрацію та може спричинити підвищений шум.

Після встановлення слід переконатися у вільному обертанні механізму вручну, правильному зачепленні шестерень і наявності потрібного змащення в точках опори. Моменти затягування, допустимі зазори та положення міток беруть із сервісних даних двигуна. Такий підхід особливо важливий під час ремонту після руйнування зубців або тривалої роботи з люфтом: просте встановлення нового вала без перевірки спряжених деталей може не усунути причину несправності.
