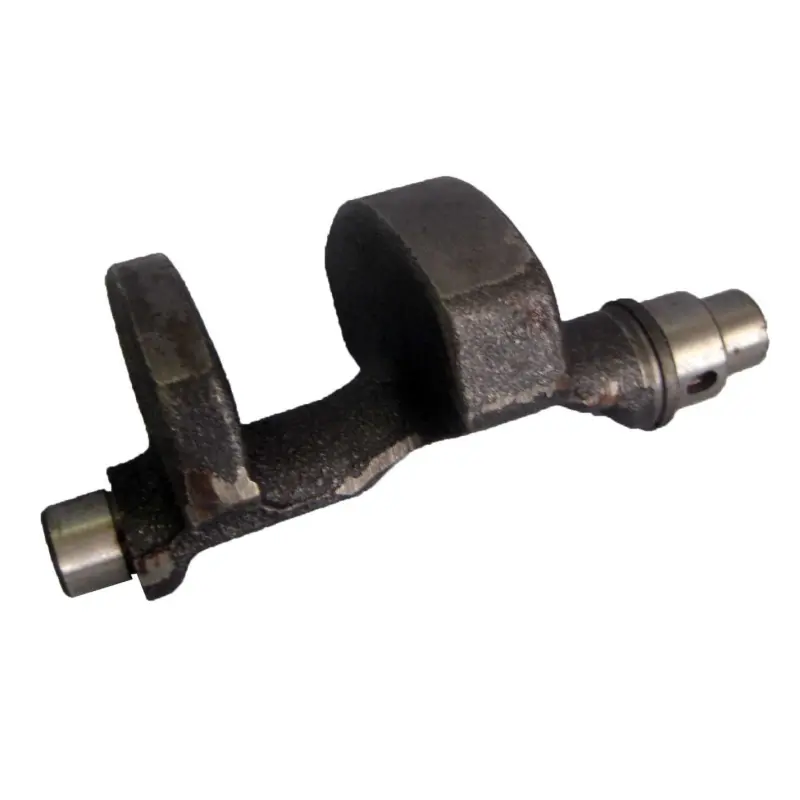

Балансувальний вал без шестерні DIGGER для 178F/186F (6/9 к.с.)

Балансувальний вал DIGGER для двигунів 178F/186F

Деталь призначена для балансувального механізму дизельних двигунів сімейств 178F і 186F, які встановлюють на мотоблоки. Зазначена для цієї позиції група потужності — 6/9 к.с. Під час обертання зміщена маса вала створює компенсувальну дію та зменшує частину інерційних коливань одноциліндрового мотора. Справний механізм допомагає знизити вираженість вібрації й пов’язаного з нею шуму, тому стан вала безпосередньо впливає на рівномірність роботи двигуна.

Це виконання без балансувальної шестерні. Воно розраховане на ремонт, коли заміни потребує сам вал, а придатну шестерню та інші сполучені деталі можна використати після перевірки. Вал має масивну зміщену противагу та оброблені циліндричні посадкові ділянки на кінцях. Шестерню, шпонки, підшипники й кріплення потрібно оцінювати окремо: у конструкції двигуна вони належать до пов’язаних деталей балансувального механізму, проте не є частиною цього виконання.

Що перевірити під час підбору

• Модель двигуна. Спочатку визначте точне позначення встановленого мотора — 178F або 186F. Потужність техніки сама по собі не замінює перевірку моделі та конкретної модифікації двигуна.
• Форму демонтованого вала. Зіставте розташування противаг, конфігурацію обох кінців, довжину посадкових ділянок і загальну геометрію деталей. У близьких за назвою двигунів можуть відрізнятися окремі варіанти виконання.
• Посадки сполучених деталей. Порівняйте діаметри шийок, місце встановлення шестерні, шпонкове з’єднання та спосіб осьової фіксації. За відсутності підтверджених розмірів не можна орієнтуватися лише на зовнішню подібність.
• Стан шестерні. Якщо планується перенести раніше встановлену шестерню, огляньте її зубці, отвір і з’єднання з валом. Зношену або пошкоджену деталь не варто поєднувати з новим валом.
• Потрібне виконання. Перед купівлею переконайтеся, що для ремонту необхідний саме вал без шестерні, а не зібраний варіант. Це дасть змогу одразу підготувати всі потрібні компоненти для складання двигуна.

Коли перевіряють балансувальний механізм

Підставою для діагностики можуть бути помітно сильніша вібрація двигуна, сторонній механічний шум, незвичний звук зубчастого зачеплення або люфт у місцях опори вала. Такі прояви не свідчать лише про одну несправність: подібні симптоми здатні виникати через підшипники, шестерні, кріплення та інші деталі двигуна. Перед заміною потрібно перевірити весь балансувальний механізм і визначити компоненти, які справді втратили придатність.

Демонтований вал оглядають на зношення посадкових шийок, пошкодження ділянок з’єднання із шестернею та порушення геометрії. Одночасно контролюють опори й пов’язані компоненти. Встановлення нового вала разом зі зношеною шестернею або підшипниками може не усунути шум і люфт, тому перевірка всіх спряжень є необхідною частиною якісного ремонту.

Особливості встановлення

Монтаж виконують на розібраному двигуні з доступом до балансувального механізму. Вал має вільно розміщуватися у штатних опорах, а шестерня — відповідати посадці та правильно взаємодіяти з приводом від колінчастого вала. Під час складання необхідно витримати передбачене виробником взаємне положення колінчастого й балансувального механізмів. Неправильна фаза не дає противазі виконувати свою функцію та може посилити вібрацію замість її зменшення.

До остаточного складання перевіряють чистоту посадок, відсутність заїдання, надійність фіксації та вільне ручне прокручування механізму. Послідовність монтажу, положення шестерень і затягування кріплення потрібно визначати за ремонтною документацією конкретної модифікації 178F або 186F. Такий підхід дає змогу правильно застосувати вал DIGGER у двигуні, з яким збігаються конструкція, посадки та привід балансувального механізму.
