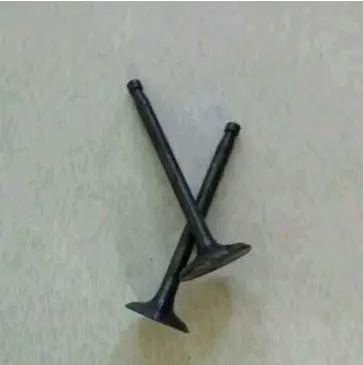

Клапани двигуна ZS/ZH1100 15 к. с., пара DIGGER

Клапани двигуна ZS/ZH1100 15 к. с., пара DIGGER

Комплект призначений для ремонту газорозподільного механізму одноциліндрового чотиритактного дизельного двигуна ZS/ZH1100 з водяним охолодженням і номінальною потужністю 15 к. с. Такі двигуни застосовують на мотоблоках та іншій малій сільськогосподарській техніці. До пари входять два клапани — впускний і випускний. Це саме пара клапанів без клапанного механізму, тому пружини, тарілки, сухарі та інші деталі головки циліндра під час ремонту оцінюють і добирають окремо.

Призначення клапанів

Впускний клапан відкриває канал для надходження повітря до циліндра, а випускний відводить відпрацьовані гази після робочого такту. У закритому положенні тарілки мають щільно прилягати до сідел, щоб камера згоряння залишалася герметичною під час стискання. Стан робочих фасок, стрижнів, напрямних і сідел безпосередньо пов’язаний із компресією, запуском та рівною роботою дизеля під навантаженням.

Пару встановлюють під час ремонту головки циліндра, коли старі клапани прогоріли, зігнулися, мають помітне зношення стрижнів або вже не забезпечують щільного прилягання до сідел. Заміна також доречна після дефектування головки в межах капітального ремонту двигуна. Якщо причиною втрати герметичності стали зношені напрямні чи пошкоджені сідла, лише встановлення нових клапанів недостатньо: спряжені деталі потрібно відновити або замінити до остаточного складання.

Що перевірити перед вибором

• Модель двигуна: комплект розрахований на ZS/ZH1100; позначення слід звіряти за даними встановленого двигуна, а не лише за назвою мотоблока.
• Виконання двигуна: орієнтири для цієї позиції — дизельний чотиритактний одноциліндровий двигун із водяним охолодженням, потужністю 15 к. с. та діаметром циліндра 100 мм.
• Геометрія старих деталей: порівняйте загальну довжину, діаметр стрижня, діаметр тарілки та форму канавок під сухарі. Ці параметри важливі для посадки в напрямних і спільної роботи з деталями головки.
• Склад ремонту: перевірте стан сідел, напрямних, пружин, тарілок і сухарів. Пара постачається без деталей клапанного механізму.

Не добирайте клапани лише за потужністю 15 к. с. або зовнішньою схожістю. У близьких за позначенням двигунів геометрія деталей може відрізнятися: наприклад, клапани ZH1105 представлені з іншими діаметрами тарілок, тому комплект для цієї моделі не можна вважати прямою заміною для ZS/ZH1100 без вимірювання.

Установлення та перевірка після ремонту

Перед складанням головку очищають від нагару, перевіряють напрямні та стан посадкових фасок сідел. Впускний і випускний клапани встановлюють кожен на своє місце. За потреби сідла обробляють, а клапани притирають до рівномірного контакту; залишки притиральної пасти після операції повністю видаляють. Стрижні під час складання змащують чистою моторною оливою, не допускаючи потрапляння абразиву до напрямних.

Після монтажу клапанного механізму виставляють теплові зазори за настановою саме для встановленої модифікації двигуна. Потім перевіряють вільне переміщення деталей, правильність роботи привода та герметичність закритих клапанів. Такий порядок дає змогу оцінити весь механізм у зборі й не звести ремонт до заміни двох деталей за наявних дефектів сідел або напрямних.

Пара DIGGER підходить для планового відновлення двигуна ZS/ZH1100 і ремонту після втрати компресії, прогару чи механічного пошкодження клапанів. Для впевненого добору достатньо підтвердити позначення моделі двигуна та зіставити основні розміри з демонтованими деталями; точні монтажні зазори беруть із сервісних даних конкретного двигуна.
