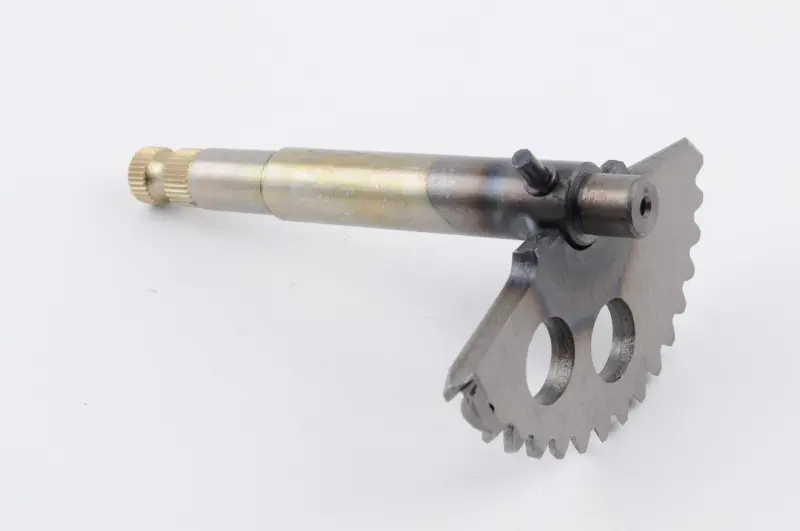

Сектор кікстартера (півмісяць) GY6 125/150, 130 мм

Сектор кікстартера GY6 125/150 із валом 130 мм

Деталь призначена для ножного пускового механізму скутерів із чотиритактними двигунами сімейства GY6 об’ємом 125 і 150 см³. Вал установлюється в лівій кришці картера з боку варіатора та приймає зусилля від важеля кікстартера. Під час натискання на важіль зубчастий півмісяць повертається, входить у зачеплення з проміжною шестернею та передає обертання далі по механізму запуску. Після відпускання важеля правильно зібрана поворотна система переводить деталі у вихідне положення.

Конструкція поєднує довгий вал і закріплений на ньому зубчастий сектор. На зовнішньому кінці передбачена шліцьова посадка для важеля кікстартера. Таке компонування дає змогу передавати рух важеля безпосередньо на сектор без окремого з’єднання між цими деталями. Номінальна довжина вала становить 130 мм. Сектор розрахований на використання в механізмах чотиритактних GY6 125/150, зокрема двигунів із позначеннями 152QMI, 1P52QMI, 157QMJ та 1P57QMJ.

Сумісність і підбір

Вали кікстартера для двигунів GY6 мають кілька виконань і відрізняються довжиною, розташуванням зубчастої частини, посадковими ділянками та формою сполучення з іншими деталями. Одного збігу об’єму двигуна недостатньо, тому перед замовленням потрібно перевірити основні ознаки:

• Тип двигуна: чотиритактний GY6 об’ємом 125 або 150 см³; позначення двигуна уточнюють за технічною документацією скутера.
• Довжина: знятий вал вимірюють від одного торця до іншого та однаковим способом порівнюють із розміром 130 мм.
• Зубчастий сектор: зіставляють форму півмісяця, кількість і профіль зубців, а також положення сектора відносно кінців вала.
• Зовнішня посадка: розташування та параметри шліців під важіль мають відповідати демонтованій деталі.
• Сполучені місця: перевіряють діаметри опорних ділянок, розташування канавок, шайб і фіксаторів за старим механізмом.

Коли потрібна заміна

Стан сектора перевіряють, якщо важіль провалюється, прослизає під навантаженням, рухається ривками або супроводжує запуск хрускотом і незвичним стукотом. Підставою для заміни є сколоті, зім’яті чи сильно заокруглені зубці, пошкоджені шліци, помітне спрацювання вала та люфт у посадці. Одночасно варто оглянути проміжну шестерню, втулки, отвори під вал, поворотну пружину, шайби й фіксатори: несправність цих деталей може спричиняти подібні симптоми та прискорювати повторне спрацювання нового сектора.

Установлення та перевірка

Для заміни знімають важіль кікстартера й ліву кришку картера, після чого демонтують деталі пускового механізму в установленій для конкретного двигуна послідовності. Посадкові місця очищають, а вал і втулки перевіряють на задири та надмірне спрацювання. Під час складання суміщають установчі позначки сектора і проміжної частини, правильно заводять кінці поворотної пружини та встановлюють обмежувальну пластину, шайби й фіксатори на попередні місця. На навантажену ділянку вала та посадковий отвір наносять невелику кількість придатного для механізму мастила.

До остаточного складання корисно повільно провернути механізм важелем: зубці мають входити в зачеплення без заклинювання, а вал — вільно повертатися у початкове положення. Потім контролюють правильність установлення прокладки та кришки. Такий підхід допомагає відрізнити невідповідність деталі від помилки складання й відновити нормальний хід ножного запуску без зайвого навантаження на зубці та опори вала.
