Фланцева гайка кріплення шини бензопили Partner EMAS

Фланцева гайка кріплення шини бензопили Partner EMAS

Ця кріпильна деталь призначена для фіксації напрямної шини на бензопилі Partner. Гайка нагвинчується на шпильку кріплення шини та притискає встановлену шину разом із бічною кришкою. Таке з’єднання розбирають під час заміни ланцюга, очищення зони ведучої зірочки, обслуговування шини й регулювання натягу. Тому справна різьба, цілі грані та рівна опорна частина гайки потрібні для правильного складання пили після обслуговування.

Конструкція та призначення

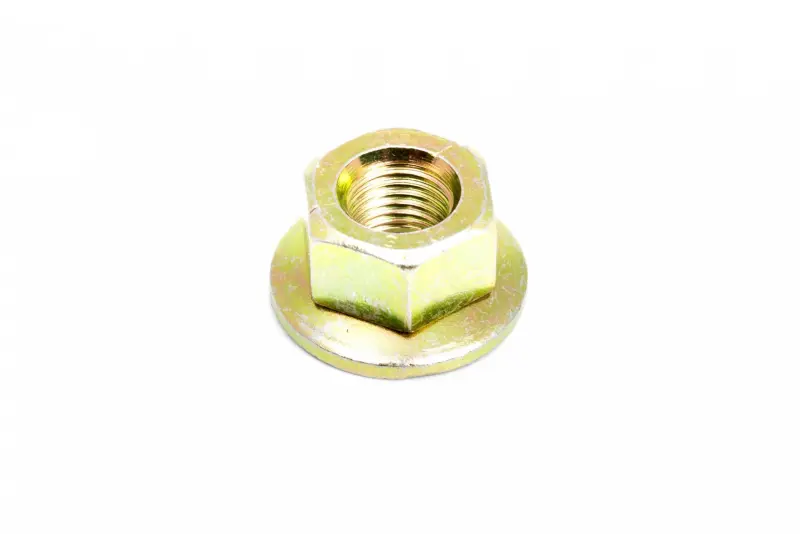

Гайка має шестигранний корпус, внутрішню різьбу й широкий круглий фланець біля основи. Шестигранна форма дає змогу затягувати кріплення відповідним ключем або штатним комбінованим інструментом бензопили. Фланець утворює збільшену площу опори в місці притискання: навантаження передається не лише через вузьку крайку шестигранника. Суцільна фланцева конструкція також не потребує окремого суміщення звичайної гайки та плоскої шайби, якщо саме такий тип кріплення передбачений конструкцією конкретної пили.

Під час натягування ланцюга гайку спочатку залишають затягнутою від руки, щоб шина могла переміщуватися регулювальним механізмом. Після налаштування натягу носок шини утримують піднятим і остаточно затягують кріплення. За такого порядку шина зберігає вибране положення після фіксації. Натяг перевіряють повторно вже після затягування, адже положення шини та ланцюга під час остаточного притискання може трохи змінитися.

Що перевірити під час добору

• Модель бензопили. Назва Partner вказує на сімейство техніки, але не підтверджує однакове кріплення в кожній моделі. Звірте позначення пили та схему встановлення її шини.
• Параметри різьби. Діаметр і крок мають точно відповідати шпильці. Гайка повинна нагвинчуватися рукою без заїдання, перекосу та надмірного зусилля.
• Розмір шестигранника. Він має підходити до ключа або комбінованого інструмента, яким обслуговують конкретну бензопилу.
• Габарити фланця. Порівняйте зовнішній діаметр і товщину опорної частини зі знятою гайкою, щоб кріплення правильно розташувалося на кришці й не заважало сусіднім деталям.
• Висота корпусу. Зіставте загальну висоту та доступну довжину шпильки. Після затягування з’єднання має повноцінно притискати шину, а не впиратися завчасно.

Коли потрібна заміна

Нову гайку встановлюють замість втраченої деталі, а також у разі зірваної чи зім’ятої різьби, заокруглених граней, деформації фланця або помітного перекосу під час нагвинчування. Продовжувати затягування кріплення, яке рухається по шпильці з надмірним зусиллям, не варто: невідповідність різьби чи пошкодження витків може зіпсувати й саму шпильку. Перед складанням різьбове з’єднання та опорну поверхню очищають від тирси й забруднень, а потім перевіряють, чи гайка вільно проходить по різьбі від руки.

Після встановлення потрібно дотримуватися порядку й зусилля затягування з інструкції до конкретної бензопили Partner. Кріплення контролюють після регулювання ланцюга та перед початком роботи: шина має бути надійно притиснута, а ланцюг — зберігати правильно налаштований натяг. Якщо старої деталі немає і порівняти розміри неможливо, гайку слід добирати за точною моделлю пили та параметрами шпильки, а не лише за зовнішньою схожістю.
