Лівий блок кнопок керма Active

Лівий блок кнопок керма для мопеда Active

Блок об’єднує органи керування звуковим сигналом, освітленням і покажчиками повороту та встановлюється з лівого боку керма. Він дає змогу користуватися основними функціями мопеда звичним рухом пальців, не відпускаючи руків’я. Деталь підходить для відновлення керування після пошкодження корпусу, зношення клавіш, нестабільного спрацьовування контактів або несправності проводів штатного перемикача.

Конструкція та призначення

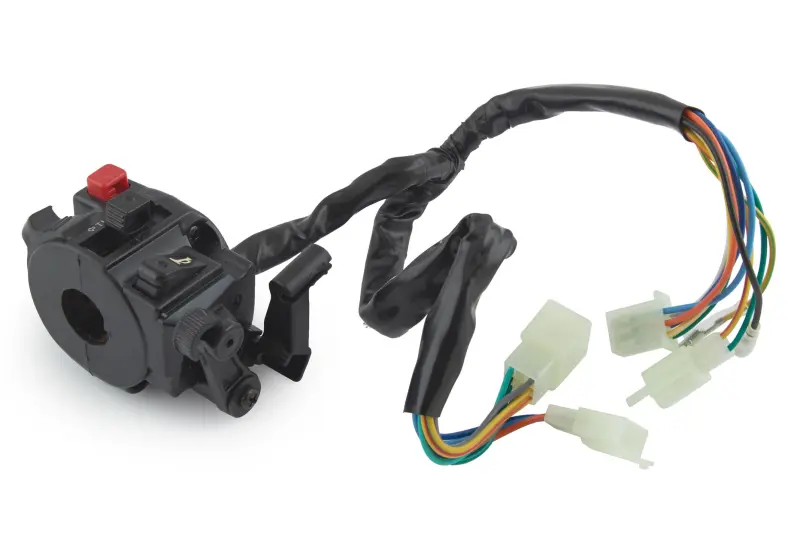

Блок має чорний корпус з окремими органами керування; кнопка звукового сигналу позначена відповідним символом. Від корпусу відходить багатожильний джгут, розділений на кілька відгалужень зі штекерними колодками. Така конструкція з’єднує розташовані на кермі перемикачі з бортовою проводкою мопеда. Корпус охоплює ліву частину керма, тому після встановлення клавіші залишаються поруч із руків’ям і доступні під час руху.

Заміна блока доречна, якщо кнопки заїдають, потребують надмірного зусилля, не фіксують вибране положення або окремі функції спрацьовують лише після повторного натискання. Перед придбанням варто перевірити стан відповідних колодок мопеда: окиснення, послаблений контакт чи пошкоджений провід можуть спричиняти подібні ознаки. Якщо несправність міститься всередині старого перемикача або його джгута, встановлення блока в зборі дає змогу однією деталлю замінити корпус, клавіші, контакти та приєднані до них проводи.

Як перевірити сумісність

Це виконання застосовується на китайських чотиритактних мопедах класів 110 і 125 см³. До переліку сумісних моделей належать Viper Active, Viper Sport 125, Kinlon JL110-38, JL110-39 і JL110-40, Loncin LX110-31, LX110-31A, LX110-35A, LX110-37 і LX110-39, Musstang MT110Q-3 і MT125Q-3, Spark SP110C-3C, SP125C-3CF і SP125C-4WQ. Навіть у межах однієї моделі проводка може відрізнятися залежно від виконання техніки, тому остаточний підбір виконують за демонтованою деталлю.

• Бік установлення: потрібен саме лівий блок, а розташування корпусу та клавіш має відповідати попередньому перемикачу.
• Набір функцій: порівняйте призначення кожного органа керування — звуковий сигнал, світло та покажчики повороту повинні вмикатися у той самий спосіб.
• Роз’єми: перевірте кількість штекерних колодок, їхню форму, фіксатори та число контактних місць у кожній колодці.
• Розташування проводів: збігу зовнішньої форми роз’єму недостатньо; контакти мають займати відповідні позиції згідно з проводкою конкретного мопеда.
• Посадка та прокладання джгута: зіставте форму корпусу, місце його фіксації, напрямок виходу проводів і потрібну довжину до штатних з’єднань.

Установлення та перевірка

Перед роботою вимикають живлення бортової системи, потім звільняють старий корпус і роз’єднують його колодки, запам’ятовуючи розташування кожного з’єднання. Новий джгут прокладають штатним маршрутом без натягу, затискання між деталями та контакту з рухомими частинами кермового керування. Корпус фіксують так, щоб він не провертався, не заважав руків’ю та не обмежував вільний хід сусідніх органів керування.

Після під’єднання послідовно перевіряють звуковий сигнал, перемикання світла та обидва напрямки покажчиків повороту. Кермо повертають ліворуч і праворуч до упору, контролюючи, щоб джгут не натягувався, а роз’єми залишалися надійно з’єднаними. Точний збіг корпусу, функцій і розташування контактів робить цей лівий блок практичним рішенням для ремонту мопеда Active без перероблення штатної проводки.
