Текстолітова прокладка карбюратора Honda Dio AF34/35

Текстолітова прокладка карбюратора Honda Dio AF34/35

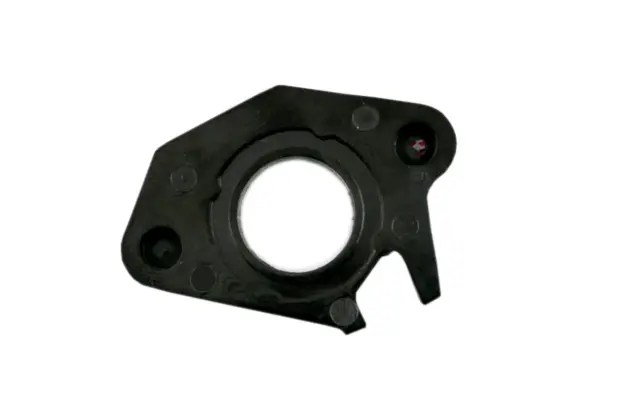

Деталь призначена для з’єднання карбюратора з впускним колектором на скутерах Honda Dio з позначеннями рами AF34 та AF35. Вона встановлюється безпосередньо в місці стику цих компонентів і формує оформлений перехід для подавання підготовленої карбюратором паливно-повітряної суміші до впуску. Така прокладка потрібна під час відновлення штатного з’єднання після розбирання, ремонту системи живлення або виявлення пошкоджень попередньої проставки.

Конструкція поєднує жорстку текстолітову основу та гумове ущільнювальне кільце. У центрі розташований круглий прохід, а зовнішній контур і монтажні отвори задають положення деталі у з’єднанні. Кільце розміщується навколо проходу та ущільнює спряжені поверхні. Це не тонка універсальна прокладка і не набір внутрішніх деталей карбюратора: виріб має власний профіль, тому під час добору потрібна точна відповідність геометрії.

Призначення у впускній системі

Після дозування пального карбюратором суміш прямує до двигуна через впускний тракт. Стик карбюратора й колектора має залишатися щільно складеним, щоб повітря не потрапляло до тракту в обхід передбаченого каналу. Порушення герметичності в цій зоні може супроводжуватися ускладненим запуском, нестійким холостим ходом, провалами під час відкривання газу та коливаннями обертів. За таких ознак прокладку оглядають разом із колектором, кріпленням і карбюратором, адже однакові прояви можуть мати кілька причин.

Жорстка основа працює як профільна проставка, а окреме гумове кільце ущільнює центральну ділянку з’єднання. Під час обслуговування варто оцінити обидві частини: на основі не повинно бути тріщин, сколів і помітної деформації, а кільце не повинно мати розривів, надмірного сплющення чи втрати еластичності. Повторне встановлення пошкодженої деталі може не усунути підсмоктування повітря навіть після очищення та регулювання карбюратора.

Як перевірити сумісність

• Модель скутера: застосування заявлене для Honda Dio AF34 та AF35.
• Місце монтажу: деталь має розташовуватися між впускним колектором і карбюратором.
• Форма: порівняйте зовнішній контур, центральний прохід, розташування кріпильних отворів і посадку кільця зі знятою проставкою.
• Конфігурація впуску: за наявності нештатного карбюратора або зміненого колектора відповідність перевіряють за фактичними посадочними місцями, а не лише за позначенням скутера.

У межах сімейств AF34/35 трапляються різні виконання техніки та доопрацьовані впускні системи. Тому перед монтажем доцільно прикласти нову деталь до спряжених поверхонь без остаточного затягування: центральний прохід не повинен зміщуватися відносно каналу, а кріплення має входити вільно, без примусового вигинання основи.

Рекомендації зі встановлення

Монтаж виконують на чистих і рівних посадочних поверхнях. Залишки старого ущільнення та забруднення прибирають обережно, не пошкоджуючи площини карбюратора й колектора. Гумове кільце вкладають у призначене для нього місце без перекручування та защемлення, після чого суміщають прохід і кріпильні отвори. Кріплення затягують рівномірно: перекіс може завадити правильному приляганню профільної основи. Конкретне зусилля затягування обирають за посібником для версії скутера, що обслуговується.

Після складання перевіряють надійність кріплення, відсутність проміжку по стику, запуск двигуна, холостий хід і реакцію на газ. Якщо з’єднання змонтоване правильно, але симптоми залишилися, окремо перевіряють впускний колектор, налаштування та канали карбюратора, подавання пального й інші можливі місця підсмоктування. Такий порядок допомагає використовувати прокладку за її прямим призначенням і не підміняти нею повну діагностику системи живлення.
