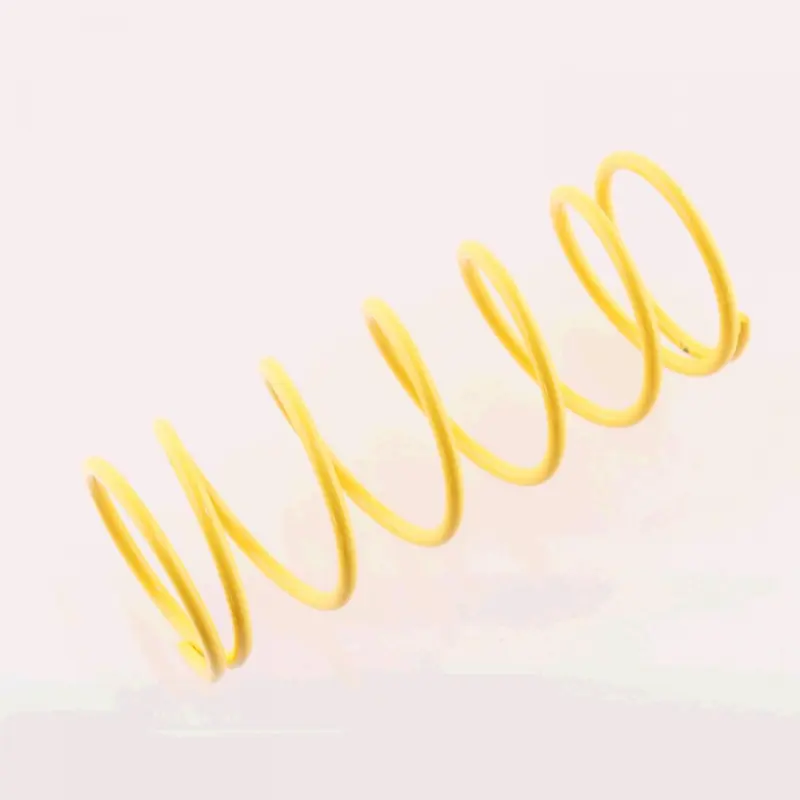

Пружина торкдрайвера KOMATCU 4T GY6 150, жовта

Пружина торкдрайвера KOMATCU для 4T GY6 150

Жовта пружина торкдрайвера KOMATCU призначена для заднього веденого шківа варіаторної трансмісії скутерів із чотиритактним двигуном GY6 150. Деталь установлюється в торкдрайвері та взаємодіє з рухомою щокою шківа, приводним ременем і роликами переднього варіатора. Вона використовується під час ремонту заднього варіатора, а також у налаштуванні вже зміненої трансмісії, якщо її параметри відповідають установленій конфігурації.

Як пружина працює у варіаторі

У початковому положенні пружина зводить половини заднього шківа та утримує ремінь ближче до його зовнішнього радіуса. Під час розгону передній варіатор переміщує ремінь назовні, а на веденому шківі ремінь опускається ближче до центра, стискаючи пружину. Завдяки цьому безступенева трансмісія поступово змінює передатне відношення. Коли швидкість зменшується або навантаження зростає, пружина допомагає знову звести щоки заднього шківа й повернути ремінь до більшого радіуса.

Зусилля цієї деталі впливає на швидкість зміни передатного відношення, притискання ременя та реакцію варіатора на навантаження. Воно має узгоджуватися з масою роликів, характеристиками ременя і станом торкдрайвера. Надто м’яка пружина може недостатньо швидко повертати шків до нижчого передатного діапазону, а надмірно жорстка здатна заважати ременю використовувати повний діапазон. Сама заміна пружини не збільшує потужність двигуна: вона змінює характер роботи трансмісії та допомагає використовувати наявну тягу в обраному режимі.

Коли потрібна заміна

Пружину перевіряють під час обслуговування варіатора, якщо задній шків повертається нерівномірно, ремінь втрачає належне притискання або поведінка трансмісії помітно змінилася. Підставою для заміни є деформація витків, пошкодження торців, порушення геометрії чи відчутна втрата пружності порівняно зі справною деталлю. Одночасно потрібно перевірити вільне переміщення рухомої щоки, стан напрямних торкдрайвера, ременя та посадкових поверхонь: подібні ознаки можуть бути пов’язані не лише з пружиною.

Що перевірити перед вибором

• Тип трансмісії: деталь призначена для заднього шківа пасового варіатора, а не для малих пружин колодок відцентрового зчеплення.
• Двигун: основне застосування — чотиритактний GY6 150; серед сумісних позначень також указані 152QMI/1P52QMI та 157QMJ/1P57QMJ.
• Розміри: порівняйте зі старою пружиною загальну довжину, зовнішній і внутрішній діаметри, товщину витка, кількість витків та форму опорних торців.
• Налаштування варіатора: ураховуйте масу роликів і параметри ременя, адже ці деталі разом визначають хід шківів та оберти під час розгону.
• Стан торкдрайвера: пружина має встановлюватися рівно, без перекосу й пошкодження опорних поверхонь.

Жовте покриття допомагає відрізнити цю версію від інших варіантів, однак не замінює перевірку характеристик. Кольорові позначення жорсткості відрізняються залежно від виробника, тому добирати пружину лише за кольором не можна. Для точного вибору потрібні модель двигуна, розміри деталі та бажане налаштування трансмісії.

Установлення та перевірка після складання

Для заміни розбирають задню частину варіатора та контрольовано звільняють стиснуту пружину. Під час складання її розміщують співвісно між опорними поверхнями, після чого перевіряють рівномірність руху рухомої щоки. Оскільки деталь працює під стисканням, вузол потрібно надійно утримувати; за відсутності відповідного оснащення встановлення доцільно доручити майстру, який обслуговує скутерні варіатори.

Після складання перевіряють правильне положення ременя, відсутність перекосу та вільну роботу торкдрайвера в усьому доступному ході. Пружина KOMATCU GY6 150 підійде покупцеві, якому потрібна саме велика центральна пружина заднього шківа в жовтому виконанні та який добирає її з урахуванням двигуна й інших компонентів варіатора.
