Гумова прокладка повітряного фільтра ROYI для бензопил GoodLuck GL 4500/5200

Прокладка повітряного фільтра ROYI для GoodLuck GL 4500/5200

Гумова прокладка призначена для ущільнення з’єднання між повітряним фільтром і впускним колектором бензопил GoodLuck GL 4500 та GL 5200. Вона забезпечує щільну посадку деталей повітряного тракту, щоб повітря надходило до карбюратора крізь фільтр, а не проникало через проміжок навколо його корпусу. Справне ущільнення особливо важливе під час роботи з деревиною, коли поряд із пиляльним механізмом постійно є тирса та дрібний пил.

Призначення та конструкція

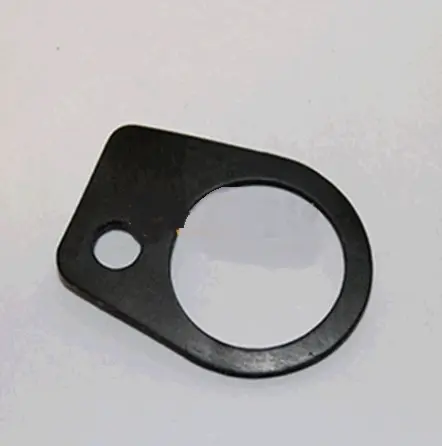

Деталь виготовлена з гуми та має форму плоского замкненого контуру. У конструкції передбачені великий круглий прохідний отвір і окремий малий отвір, зміщений до краю. Така геометрія має збігатися з посадковим місцем і розташуванням отворів у суміжних деталях. Гумовий контур прилягає до поверхонь і перекриває можливий проміжок у місці з’єднання фільтра з колектором.

Прокладка не очищує повітря самостійно: вона доповнює повітряний фільтр і спрямовує потік через його фільтрувальну частину. Цю позицію не слід плутати із самим фільтром, прокладкою карбюратора, ущільненням глушника або деталями системи змащування. Вона встановлюється саме в зоні з’єднання повітряного фільтра та впускного колектора і не призначена для утримання мастила.

Що перевірити під час добору

• Модель бензопили. Заявлена сумісність стосується GoodLuck GL 4500 і GL 5200. Для техніки іншої серії відповідність потрібно визначати окремо.
• Форму зовнішнього контуру. Порівняйте обриси нової прокладки зі знятою деталлю та посадковою площиною. Край має розташовуватися рівно й не виходити за межі стику.
• Розташування отворів. Зіставте діаметр великого проходу, положення малого отвору та відстань між ними. Перекриття проходу або зміщення контуру свідчить про невідповідну геометрію.
• Товщину та посадку. Перед складанням порівняйте товщину з попередньою прокладкою. Деталь повинна вкладатися рівно, без розтягування, складок і примусового підрізання.

Установлення та перевірка стану

Під час обслуговування зніміть кришку й повітряний фільтр, після чого видаліть стару прокладку. Посадкові поверхні потрібно очистити від пилу, тирси та залишків попереднього ущільнення: сторонні частинки під краєм заважають рівномірному приляганню. Нову деталь розташуйте по контуру стику, сумістивши обидва отвори з відповідними ділянками. Перед остаточним складанням перевірте, щоб гума ніде не загорнулася, не була затиснута краєм корпусу та не перекривала повітряний прохід. Після встановлення фільтр має зайняти штатне положення без перекосу.

Заміна потрібна, якщо попередня прокладка порвана, помітно деформована, затверділа або більше не прилягає щільно по всьому периметру. Пошкоджений контур може залишити обхідний шлях для повітря та пилу, тому під час очищення або заміни фільтра стан цього ущільнення зручно перевіряти одночасно. Точний збіг форми важливіший за загальну зовнішню подібність: перед придбанням зіставте модель пилки, обриси деталі та взаємне положення отворів.
