Велика пружина легкого пуску стартера бензопили Goodluck GL4500/5200 BEST

Велика пружина легкого пуску стартера Goodluck GL4500/5200 BEST

Призначена для ремонту ручного стартера бензопил Goodluck GL4500 і GL5200, обладнаних механізмом легкого пуску. Це саме велика пружина такого стартера, а не звичайна поворотна пружина і не стартер у зборі. Деталь працює всередині пускового механізму: під час плавного витягування шнура накопичує зусилля, а потім передає його на привід запуску, допомагаючи провернути двигун через такт стиснення. Така схема розрахована на плавний рух руків’я без різкого ривка.

Призначення та конструкція

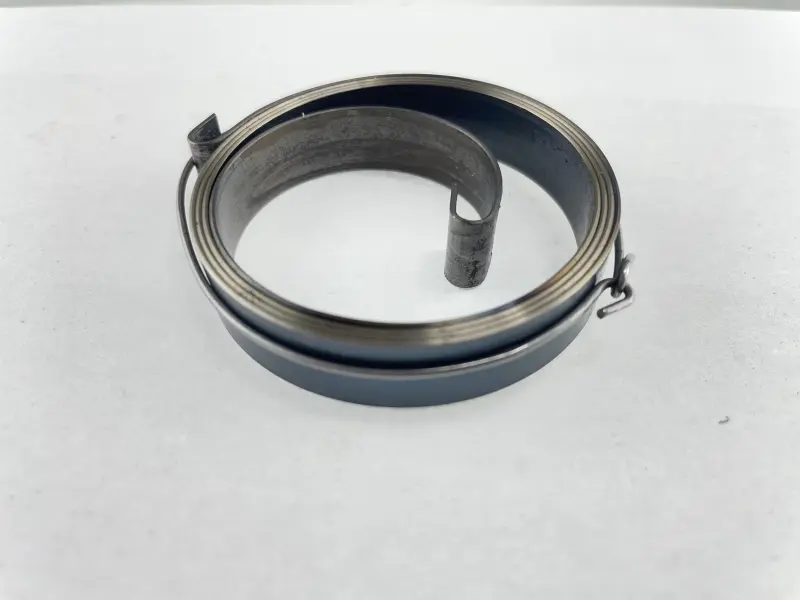

Пружина виконана у вигляді згорнутої плоскої стрічки з формованими кінцями для з’єднання із суміжними деталями стартера. У зібраному механізмі вона приймає навантаження від руху шківа та віддає накопичену енергію в потрібний момент. Виконання належить до великої пружини системи легкого пуску. Воно відрізняється від малої пружини, звичайної поворотної пружини шнура та варіантів, що постачаються разом із кришкою або іншими деталями.

Заміна потрібна у разі зламу стрічки, деформації витків, пошкодження зачепів або втрати нормальної пружної взаємодії всередині стартера. Ознаками несправності можуть бути відсутність очікуваного опору під час витягування шнура, нерівномірне передавання зусилля, прокручування механізму без нормального запуску або сторонні клацання. Такі прояви не завжди спричинені лише пружиною, тому під час розбирання варто одночасно перевірити шків, поворотну пружину, зачепи, шнур і посадкові місця.

Як правильно підібрати

Позначень GL4500 або GL5200 недостатньо для вибору без огляду встановленого стартера: у бензопилах цих серій трапляються різні варіанти пускових механізмів і кілька типів пружин. Потрібен стартер саме з легким пуском і місце під велику пружину відповідного виконання. Перед придбанням зіставте зняту деталь із новою за загальним діаметром витків, шириною стрічки, напрямком навивання, формою внутрішнього та зовнішнього кінців, а також способом їх зачеплення у шківі й відповідній частині.

• Сумісні моделі: бензопили Goodluck GL4500 і GL5200 з відповідним стартером легкого пуску.
• Тип деталі: велика спіральна пружина пускового механізму.
• Виконання: BEST, для ремонту стартера без заміни всього пристрою у зборі.
• Ключовий критерій вибору: збіг конструкції стартера, розмірів і геометрії зачепів зі старою пружиною.

Установлення та перевірка

Спіральна пружина перебуває під натягом і під час необережного розбирання здатна різко розгорнутися. Знімайте кришку стартера послідовно, утримуючи пружину та рухомі деталі; використовуйте захист для рук і очей. До складання очистьте посадкове місце, огляньте шків на наявність тріщин і переконайтеся, що зачепи не сколоті. Пружину встановлюють із тим самим напрямком навивання та розташуванням кінців, яке передбачене конструкцією конкретного стартера. Не підрізайте стрічку та не змінюйте форму зачепів заради припасування.

Після складання кілька разів плавно витягніть шнур без різких рухів. Шків має переміщуватися без заклинювання, руків’я — повертатися у вихідне положення, а зусилля — передаватися послідовно. Якщо шнур не повертається, механізм клинить або пружина виходить із посадкового місця, стартер слід розібрати повторно та перевірити правильність зачеплення і попереднього натягу. За відсутності досвіду з попередньо напруженими спіральними пружинами встановлення краще доручити майстру.

Ця пружина підходить для точкового ремонту справного в іншому стартера легкого пуску. Вона дає змогу відновити роботу пружинної частини механізму без придбання стартера у зборі, якщо шків, шнур, поворотна пружина та зачепи не потребують заміни. Для подальшої експлуатації тягніть руків’я плавно й не робіть сильних різких ривків: саме такий режим відповідає принципу роботи легкого пуску.
