Патрубок маслонасоса бензопили GoodLuck GL 4500/5200 WOODMAN

Патрубок маслонасоса GoodLuck GL 4500/5200 WOODMAN

Патрубок призначений для ремонту системи подавання мастила в бензопилах GoodLuck GL 4500 і GL 5200. Деталь утворює окремий канал для проходження мастила та встановлюється разом із маслонасосом, але не замінює насос у зборі. Справність цієї ділянки потрібна для мащення пиляльної гарнітури: насос спрямовує мастило до паза шини, після чого рухомий ланцюг розподіляє його напрямною поверхнею.

Призначення та конструкція

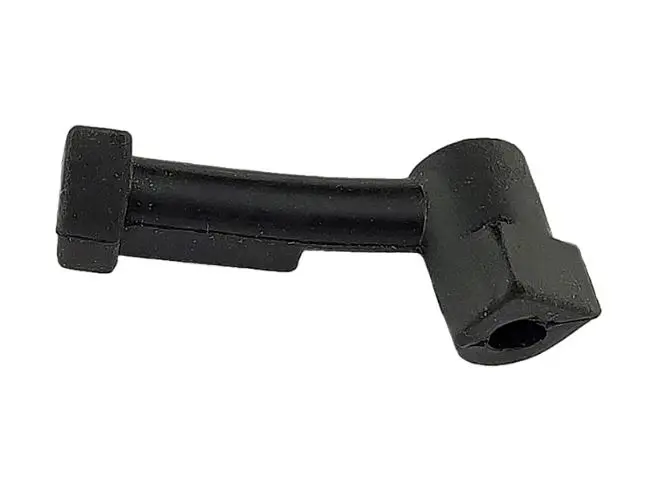

Деталь має кутову форму, внутрішній прохід і різні за конфігурацією посадкові ділянки на кінцях. Таку геометрію потрібно враховувати під час розміщення патрубка всередині корпусу пили: його встановлюють у передбаченому положенні, без перекручування та примусової зміни напрямку вигину. Чорне виконання і характерна форма допомагають відрізнити цей патрубок від прямого маслошланга, паливних трубок та інших подібних деталей бензопили.

Патрубок замінюють, якщо старий канал подавання мастила пошкоджений, деформований, засмічений або ненадійно тримається в посадковому місці. Порушення проходження мастила може проявлятися недостатнім мащенням ланцюга та шини. Перед ремонтом варто перевірити не лише патрубок, а й рівень мастила, чистоту вихідного отвору, стан паза шини та роботу насоса: подібна ознака може виникати через забруднення іншої ділянки системи.

Що перевірити під час підбору

• Модель бензопили. Патрубок заявлений для GoodLuck GL 4500 і GL 5200; самого зовнішнього збігу для правильного вибору недостатньо.
• Загальну геометрію. Порівняйте довжину, напрямок вигину та розташування розширених посадкових частин зі знятою деталлю.
• Посадкові місця. Обидва кінці мають відповідати з'єднанням конкретної модифікації пили та встановлюватися без надмірного розтягування.
• Внутрішній прохід. Після монтажу канал повинен залишатися вільним, без перетискання, залому та потрапляння забруднень.

Моделі з позначеннями 4500 і 5200 випускаються в різних виконаннях, тому перед замовленням доцільно зіставити форму старого патрубка та розташування з'єднань усередині корпусу. Особливо уважно перевіряють напрямок кутової ділянки: дзеркально орієнтована або інакше зігнута деталь може не зайняти штатне положення навіть за схожої форми кінців.

Заміна та перевірка після встановлення

Роботи виконують на повністю зупиненій бензопилі. Після отримання доступу до системи мащення старий патрубок знімають обережно, щоб не пошкодити сусідні з'єднання. Посадкові зони очищають від тирси та масляних відкладень, а нову деталь встановлюють у тому самому напрямку. Не можна залишати канал затиснутим деталями корпусу або натягувати патрубок так, щоб його краї зміщувалися з посадкових місць.

Після складання перевіряють наявність мастила в бачку та роботу системи відповідно до інструкції бензопили. Мастило має надходити до шини й ланцюга, а біля з'єднань не повинно бути явного витікання. Якщо подавання не відновилося, додатково перевіряють насос, його привід, масляний канал корпусу та отвір шини. Така послідовна перевірка допомагає замінити саме несправну деталь і не сплутати пошкоджений патрубок із несправністю самого насоса.
