Амортизатор антивібраційної системи бензопил STIHL MS 440/461/640/650/660 WOODMAN

Амортизатор антивібраційної системи бензопил STIHL MS 440/461/640/650/660 WOODMAN

Деталь призначена для обслуговування антивібраційної системи бензопил STIHL серій MS 440, MS 461, MS 640, MS 650 і MS 660. Кільцевий буфер установлюється між моторною частиною та рамою руків’їв: він допускає передбачене конструкцією пружне зміщення цих частин і зменшує передавання коливань на руків’я. Такий амортизатор потрібен для відновлення штатного кріплення корпусу, коли встановлена деталь зношена, пошкоджена або вже не виконує свою функцію належним чином.

Призначення та конструкція

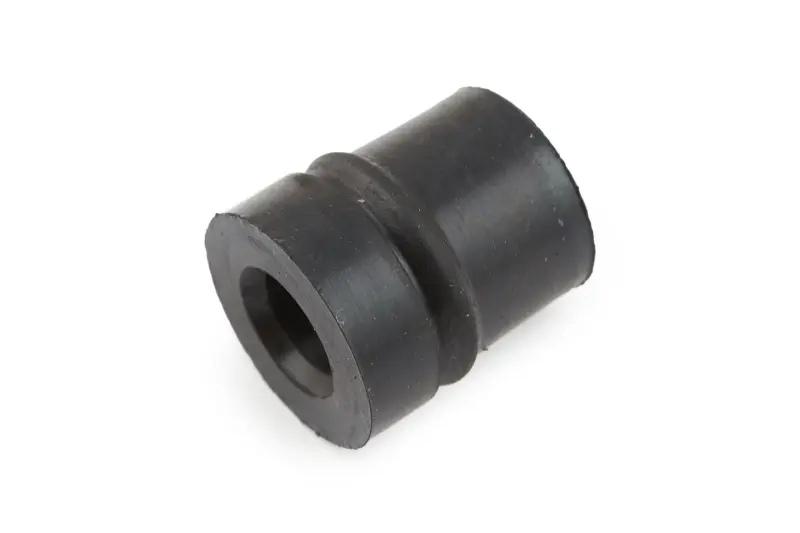

Амортизатор має циліндричну ступінчасту форму, центральний отвір і кругову посадкову канавку. Канавка фіксує деталь на крайці посадкового місця, а зовнішні ділянки взаємодіють із суміжними частинами пили. Правильна посадка має суттєве значення: буфер повинен стояти рівно, повністю входити у передбачене місце й не бути перекошеним. Після монтажу моторна частина та рама руків’їв зберігають розрахункове розділення, тому вібрація менше передається на руків’я пили.

Ця позиція належить саме до амортизаторів бензопил, а не до автомобільної підвіски. Вона не пов’язана з колесами, дорогою чи розгойдуванням техніки. Її завдання — працювати в антивібраційному кріпленні корпусу бензопили. За справних опор взаємний рух частин залишається контрольованим, а корпус не повинен отримувати зайвий контакт у місцях, де конструкцією передбачений проміжок.

Як підібрати

Спочатку звірте модель бензопили: товар заявлений для MS 440, MS 461, MS 640, MS 650 і MS 660. Одного збігу марки недостатньо, адже в одній пилі можуть застосовуватися різні за формою та місцем установлення амортизатори. Перед замовленням зіставте зняту деталь із новою за загальною формою, довжиною корпусу, зовнішнім діаметром, діаметром центрального отвору, шириною та положенням кругової канавки, а також за конфігурацією торців. Розміри мають збігтися з демонтованою деталлю за всіма переліченими точками.

Якщо стара опора зруйнована й втратила початкову форму, орієнтуйтеся на посадкове місце та на справний аналогічний буфер із тієї самої позиції пили. Не добирайте деталь лише за кольором або приблизним діаметром. Для різних точок кріплення зовні подібні амортизатори можуть відрізнятися профілем, тому правильний збіг посадкової геометрії важливіший за загальну схожість.

Коли потрібна заміна

Огляньте амортизатори в разі помітного зростання вібрації на руків’ях, надмірного переміщення моторної частини відносно рами, появи контакту між розділеними частинами корпусу або явного пошкодження буфера. Підставою для заміни є розриви, тріщини, зминання, стійка деформація, руйнування країв отвору чи канавки. Водночас перевірте інші опори антивібраційної системи та їхні посадкові місця: нова деталь не усуне проблему, якщо сусідні кріплення також пошкоджені.

Установлення

Роботи виконують на зупиненій і охолодженій пилі. Перед розбиранням очистьте зовнішні поверхні, щоб забруднення не потрапило до посадкової зони. Зняту опору порівняйте з новою до монтажу. Установіть амортизатор без перекосу й переконайтеся, що кругова канавка по всьому колу ввійшла в крайку корпусу. Не варто підрізати деталь, розтягувати отвір або змінювати профіль для примусової посадки: така невідповідність указує на неправильний добір.

• Сумісні серії: STIHL MS 440, MS 461, MS 640, MS 650, MS 660.
• Призначення: амортизатор антивібраційного кріплення бензопили.
• Форма: кільцевий ступінчастий корпус із центральним отвором і посадковою канавкою.
• Бренд: WOODMAN.

Після складання перевірте, що амортизатор надійно утримується в посадковому місці, не вивернутий і не затиснутий краєм корпусу. Усі зняті кріплення мають бути повернуті на свої місця. Якщо для доступу потрібне значне розбирання пили або стан суміжних деталей викликає сумніви, установлення варто доручити фахівцеві з ремонту бензоінструменту.
