Зворотна пружина ручного стартера Goodluck GL4500/5200 FORESTER

Зворотна пружина стартера Goodluck GL4500/5200

Деталь призначена для ручного стартера бензопил Goodluck моделей GL4500 і GL5200. Вона забезпечує зворотне обертання шківа після пускового ривка: втягує витягнутий шнур, повертає руків’я у початкове положення та готує механізм до наступного запуску. Пружина FORESTER підходить для ремонту стартера, в якому шнур перестав повністю змотуватися або повертається з перебоями.

Як працює пружина у стартері

Під час витягування руків’я шнур обертає шків, а спіральна пружина отримує натяг. Після відпускання руків’я накопичене зусилля повертає шків у протилежний бік і намотує шнур. Справна деталь забезпечує повне повернення руків’я без потреби вручну поправляти провислий шнур перед новим ривком.

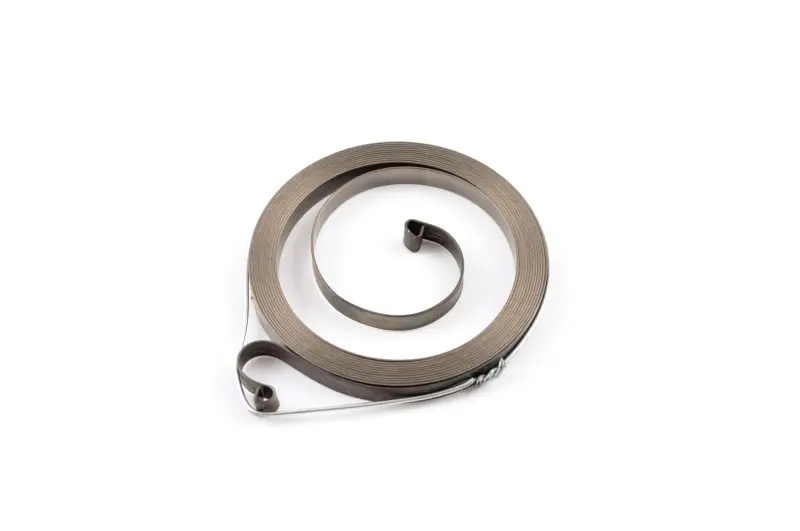

Конструкція має форму плоскої смуги, згорнутої в компактну спіраль. На внутрішньому та зовнішньому кінцях передбачені загини для з’єднання з відповідними точками механізму. Правильне закріплення обох кінців особливо важливе: якщо один із них не утримується у посадковому місці, пружина не передає зворотне зусилля шківу, навіть коли сама спіраль залишається цілою.

Коли потрібна заміна

Типові ознаки несправності — шнур залишається витягнутим, втягується лише частково, руків’я вільно звисає або повернення стає нерівномірним. Причиною може бути розрив спіральної смуги, деформація загнутого кінця, втрата натягу чи вихід пружини з кріплення. Перед ремонтом також перевіряють стан шківа, шнура та місць фіксації: нова пружина відновлює зворотну дію стартера, але не усуває пошкодження сусідніх деталей.

Що врахувати під час підбору

Основний орієнтир сумісності цієї позиції — бензопили Goodluck GL4500 і GL5200. У стартерах серії 4500/5200 трапляються різні виконання пружин та механізмів запуску, тому самого номера моделі недостатньо для безпомилкового вибору. Деталь підбирають за фактичною конструкцією встановленого стартера.

• Призначення: повернення шківа та змотування пускового шнура в ручному стартері бензопили.
• Сумісні моделі: Goodluck GL4500 і GL5200 за умови збігу виконання стартера.
• Форма: відкрита плоска спіраль із загнутими внутрішнім і зовнішнім кінцями.
• Перед замовленням: зіставте діаметр спіралі, ширину смуги, напрямок навивання та форму обох кріпильних загинів зі знятою деталлю.

Окремо перевірте посадковий простір у корпусі, конструкцію шківа та точки зачеплення кінців. Для моделей 4500/5200 продаються звичайні пружини, варіанти для механізмів полегшеного запуску, вузькі й збільшені виконання, а також деталі з кришкою. Ці різновиди не слід вважати взаємозамінними без порівняння конструкції.

Установлення та перевірка після ремонту

Пружину встановлюють у штатне місце ручного стартера, акуратно утримуючи згорнуту спіраль і заводячи обидва загнуті кінці у передбачені кріплення. Деталь має лежати рівно, не виходити за межі посадкового простору та не торкатися корпусу під час обертання шківа. Кількість попередніх обертів обирають відповідно до конструкції конкретного стартера, не допускаючи надмірного натягу.

До встановлення стартера на бензопилу хід механізму перевіряють вручну. Шнур повинен витягуватися без заклинювання, повністю намотуватися після відпускання, а руків’я — повертатися до корпусу без провисання. Якщо повернення залишається неповним, повторно контролюють зачеплення кінців пружини, стан шківа та правильність укладання шнура. Такий порядок допомагає усунути причину несправності й уникнути повторного розбирання після монтажу стартера.
