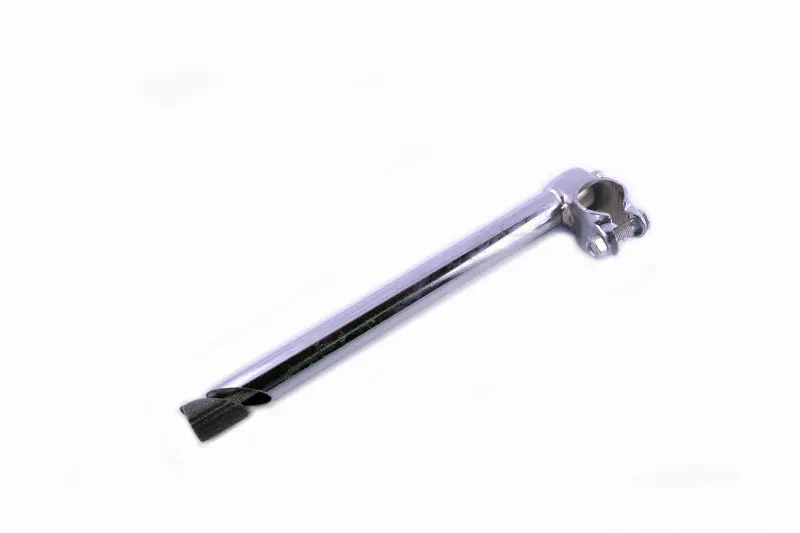

Різьбовий винос керма YAT L 250 мм, D 22 мм, хром

Різьбовий винос керма YAT L 250 мм, D 22 мм

Винос призначений для велосипеда з різьбовою рульовою системою: його довга трубчаста частина входить усередину штока вилки, а верхній затискач утримує кермо. Така схема відрізняється від безрізьбового варіанта, який охоплює шток зовні. Модель YAT має хромоване виконання та заявлені параметри L 250 мм і D 22 мм. Вона підходить для ремонту велосипеда, де використовується винос відповідного типу й розміру.

Призначення та конструкція

Винос з’єднує кермо зі штоком вилки та передає поворот керма на переднє колесо. Нижня частина закріплюється всередині штока розпірним механізмом: під час затягування центрального болта клин підтягується та фіксує винос у вибраному положенні. Верхня частина має затискач із прорізом і окремим стяжним болтом. Кермо проводять крізь цей затискач, установлюють по центру та закріплюють після вибору потрібного нахилу.

Трубчаста форма й видовжена вертикальна частина відповідають класичній конструкції quill stem для різьбових рульових колонок. Положення такого виносу можна регулювати за висотою лише в межах допустимої глибини встановлення. Нижня частина має залишатися достатньо глибоко всередині штока вилки; обмеження виробника щодо мінімального занурення перевищувати не можна.

Що перевірити перед вибором

Позначень 250 і 22 мм недостатньо для підбору без порівняння з деталями конкретного велосипеда. Різні різьбові рульові системи та керма можуть мати близькі, але несумісні посадкові розміри. Перед замовленням зніміть розміри зі старого виносу та перевірте такі параметри:

• Тип рульової системи. Потрібен різьбовий шток вилки, усередину якого входить трубчаста частина виносу. Для звичайного зовнішнього безрізьбового затискача ця модель не призначена.
• Посадковий діаметр. Заявлений розмір D 22 мм потрібно зіставити з діаметром демонтованого виносу та внутрішнім посадковим місцем штока. Не підбирайте деталь лише за зовнішнім діаметром рульової колонки.
• Параметр L 250 мм. Порівняйте його з розміром попередньої деталі та оцініть потрібне положення керма. Однаковий діаметр за іншої довжини може змінити діапазон регулювання посадки.
• Діаметр керма в місці затискання. Цей розмір для моделі не зазначений, тому його необхідно виміряти окремо та зіставити з центральною частиною керма.
• Форма та спосіб кріплення керма. Затискач виконаний без знімної передньої кришки, тому під час монтажу кермо проводять крізь його отвір; зазвичай для цього одну сторону керма звільняють від ручки й компонентів, які заважають установленню.

Установлення та регулювання

Перед монтажем очищають внутрішню поверхню штока вилки, кріплення та розпірний клин. Кермо попередньо вводять у верхній затискач, після чого нижню частину виносу поміщають у шток на дозволену глибину. Якщо на деталі передбачена позначка мінімального занурення, після встановлення вона має перебувати всередині штока. Потім винос вирівнюють точно по лінії переднього колеса та попередньо затягують центральний болт.

Після вирівнювання кермо центрують у затискачі, вибирають його нахил і затягують кріплення із зусиллям, установленим виробником велосипеда або компонентів. Гальмівні троси та оболонки не повинні натягуватися, перегинатися чи обмежувати поворот. Після завершення монтажу перевіряють відсутність зміщення керма в затискачі, провертання виносу відносно вилки та відчутного люфту.

Коли потрібна заміна

Новий винос установлюють у разі пошкодження або деформації попередньої деталі, тріщин біля прорізу, несправності розпірного кріплення, пошкодженої різьби чи неможливості надійно зафіксувати кермо. Якщо люфт залишається після правильного регулювання, потрібно окремо перевірити рульову колонку, кріплення та відповідність усіх посадкових діаметрів. YAT L 250 мм, D 22 мм слід вибирати як розмірну деталь для конкретної різьбової системи, попередньо зіставивши її зі старим виносом, штоком вилки та центральною частиною керма.
