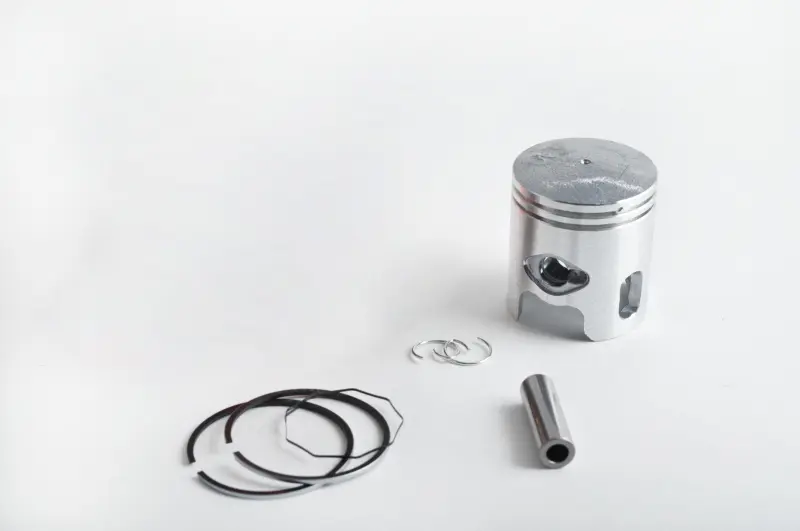

Поршневий комплект Yamaha JOG 65 STD Ø44 мм, палець Ø10 мм, SEE

Поршневий комплект Yamaha JOG 65 STD Ø44 мм, палець Ø10 мм

Комплект призначений для ремонту циліндро-поршневої групи скутерів Yamaha JOG із заявленим об’ємом двигуна 65 см³. Основні розміри позиції — діаметр поршня 44 мм і діаметр поршневого пальця 10 мм. За цими параметрами можна відразу відокремити потрібний варіант від поршнів JOG іншого діаметра, проте остаточний вибір слід робити після перевірки циліндра та демонтованої деталі.

Призначення та особливості

Поршень рухається всередині циліндра, бере участь у стисканні паливної суміші та передає зусилля через поршневий палець на шатун. Кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан канавок, правильний розмір кілець і відповідність фактичному діаметру циліндра безпосередньо впливають на результат ремонту. Виконання STD позначає стандартний розмір цієї позиції, але не скасовує вимірювання циліндра: раніше розточений або суттєво зношений циліндр може потребувати іншого рішення.

Основні параметри

• Застосування: скутери Yamaha JOG із конфігурацією 65 см³.
• Діаметр поршня: 44 мм.
• Діаметр пальця: 10 мм.
• Розмірне виконання: STD.
• Позначення товару: SEE; бренд зазначений як SHENG-E.
• Країна виробництва: Тайвань.

Як перевірити сумісність

Перед замовленням зіставте діаметр циліндра, діаметр пальця та геометрію знятого поршня. Назви Yamaha JOG і об’єму 65 см³ недостатньо для безумовної взаємозамінності: у різних версій двигуна можуть відрізнятися висота поршня, положення осі пальця, профіль днища, форма спідниці та розташування вікон. Порівняння цих ознак зі старою деталлю допомагає відхилити варіант, який збігається лише за діаметром.

Циліндр потрібно вимірювати після очищення від нагару в кількох точках і напрямках. Така перевірка дає змогу виявити виробіток, овальність і конусність. Якщо поверхня має глибокі задири або розмір вийшов за допустимі межі, встановлення поршня номінального діаметра без відновлення циліндра не забезпечить правильного монтажного зазору. Потрібні допуски визначають за сервісними даними конкретного двигуна, а не лише за числом 44 мм у назві.

Рекомендації зі встановлення

До складання перевірте стан циліндра, шатуна й посадки пальця, а також відповідність кожного кільця своїй канавці. Зазор у замку кілець контролюють безпосередньо в підготовленому циліндрі. Кільця встановлюють відповідним інструментом, не перекручуючи та не розтягуючи їх більше, ніж потрібно. Якщо на кільцях передбачена позначка верхнього боку, її спрямовують до днища поршня; для іншої конструкції дотримуються схеми конкретного двигуна.

Деталі перед складанням очищають і змащують чистою моторною оливою. Поршень установлюють у передбаченому напрямку, а фіксатори пальця повністю заводять у призначені для них канавки. Деформовані фіксатори повторно не використовують. Після монтажу колінчастий вал обережно прокручують вручну, перевіряючи вільний рух деталей, і лише потім завершують складання двигуна.

Коли потрібна заміна поршня

Підставою для ремонту стають задири на спідниці, пошкодження днища, зношення канавок, збільшений зазор у циліндрі або зниження компресії, пов’язане зі станом циліндро-поршневої групи. Одночасно потрібно визначити причину пошкодження та перевірити сполучені деталі. Комплект Yamaha JOG 65 STD Ø44 мм із пальцем Ø10 мм підходить для ремонту лише за умови збігу всіх посадкових розмірів і геометрії з використовуваним циліндром та шатуном.
