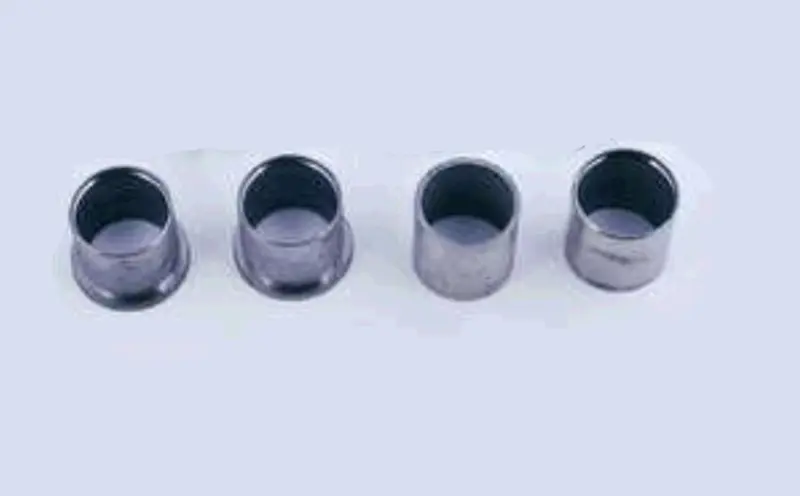

Комплект металокерамічних втулок передньої вилки Delta, 4 шт.

Металокерамічні втулки передньої вилки Delta

Комплект призначений для ремонту передньої вилки мопедів сімейства Delta. До нього входять чотири циліндричні втулки, які встановлюються всередині пер вилки та спрямовують взаємне переміщення її деталей. Ці компоненти потрібні для збереження правильного положення рухомих частин, обмеження бічного люфту й рівномірного ходу підвіски. Ремкомплект застосовують під час планового перебирання вилки або тоді, коли штатні напрямні вже зношені та не забезпечують належної посадки сполучених деталей.

Призначення та конструкція

Втулки виготовлені з металокераміки. Такий формат застосовують у парах ковзання, де деталі постійно переміщуються одна відносно одної та сприймають навантаження від переднього колеса. У комплекті представлені втулки кількох профілів: серед них є деталі з вираженим опорним буртиком і циліндричні деталі без широкого фланця. Тому кожну позицію потрібно встановлювати саме на її штатне місце, зберігаючи розташування та орієнтацію демонтованих компонентів.

Зношення напрямних може супроводжуватися бічним люфтом у пері вилки, стуком під час проїзду нерівностей, нерівномірним або ускладненим переміщенням рухомих частин. Схожі ознаки виникають і в разі пошкодження інших компонентів підвіски. Перед ремонтом вилку розбирають та оглядають комплексно: перевіряють стан труб, посадкових поверхонь, пружин, ущільнень і кріплення. Цей набір призначений саме для заміни втулок, тому його не слід вважати повним комплектом усіх деталей, які можуть знадобитися під час перебирання.

Що перевірити під час підбору

• Виконання вилки. Назви Delta недостатньо для підбору без огляду: на мопедах різних років і модифікацій можуть використовуватися відмінні варіанти передньої підвіски.
• Кількість деталей. До набору входять чотири втулки. Їхню кількість і розподіл за місцями встановлення потрібно зіставити з розібраною вилкою.
• Посадкові розміри. До придбання необхідно порівняти внутрішній і зовнішній діаметри, висоту кожної втулки та розміри опорних ділянок зі старими деталями.
• Профіль. Перевірте наявність буртика, форму краю та послідовність установлення. Навіть за близького діаметра втулка іншого профілю може не зайняти штатне положення.
• Стан сполучених поверхонь. Глибокі задирки, деформація або помітне зношення труб потребують окремої оцінки: самих нових втулок у такому разі може бути недостатньо.

Установлення та обслуговування

Для заміни втулок передню вилку демонтують і розбирають до отримання доступу до посадкових місць. Старі деталі виймають без пошкодження навколишніх поверхонь, після чого місця встановлення очищають і перевіряють на задирки та деформацію. Нові втулки встановлюють відповідною оправкою, прикладаючи зусилля рівномірно до опорної частини. Прямі удари по тонкій крайці здатні порушити геометрію деталі, тому запресовування виконують обережно та контролюють відсутність перекосу.

Після складання необхідно переконатися, що обидві сторони вилки рухаються вільно, без заїдань і помітного поперечного люфту. Кріплення затягують у порядку та із зусиллям, передбаченими для конкретної модифікації мопеда. Якщо точні розміри знятих втулок невідомі або конструкцію вилки раніше змінювали, доцільно спочатку розібрати підвіску та виміряти старі деталі. Такий порядок підбору допомагає придбати комплект відповідної конфігурації та виконати ремонт без повторного розбирання.
