Втулка ковзання штанги мотокоси

Втулка ковзання штанги мотокоси

Втулка призначена для встановлення всередині штанги мотокоси або бензинового тримера. Вона підтримує та спрямовує приводний вал у порожнині труби, допомагаючи зберігати його правильне положення під час обертання. Така опора потрібна під час ремонту штанги, коли попередня втулка зношена, деформована, пошкоджена при розбиранні або вже не утримується належним чином на своєму місці.

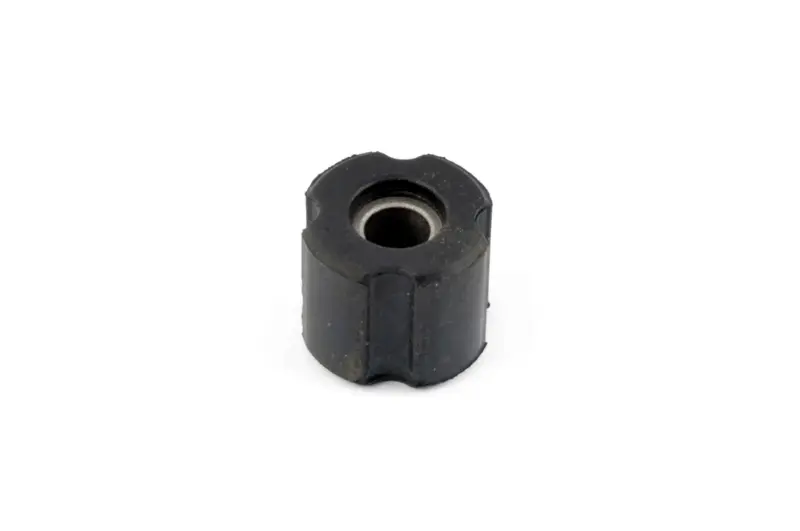

Деталь має циліндричну форму, профільовану зовнішню поверхню та центральний отвір із кільцевою металевою вставкою. Поздовжні зовнішні виступи беруть участь у посадці втулки всередині труби. Центральна частина слугує напрямною для вала, що проходить крізь штангу. Правильно підібрана втулка підтримує вал уздовж осі та не повинна створювати надмірного зазору або заважати його вільному обертанню.

Що перевірити перед замовленням

Втулки штанги виготовляються в різних типорозмірах, тому самого зазначення мотокоси недостатньо для точного підбору. Для цієї позиції не заявлено конкретної моделі техніки та розмірів. Перед придбанням демонтуйте стару деталь або отримайте доступ до внутрішньої частини розібраної штанги, а потім зіставте основні посадкові параметри.

• Внутрішній діаметр. Отвір має відповідати діаметру приводного вала, забезпечувати нормальне обертання та не допускати помітного бічного переміщення.
• Зовнішній діаметр. Корпус добирають за внутрішнім розміром труби, а не лише за її зовнішнім діаметром. Втулка має утримуватися в штанзі без вільного переміщення.
• Довжина корпусу. Порівняйте повну висоту нової та демонтованої деталей: відмінність може змінити положення опори всередині труби.
• Зовнішній профіль. Враховуйте кількість і розташування поздовжніх виступів, пазів та виїмок, адже вони впливають на посадку в штанзі.
• Конфігурація штанги й вала. Прямі та розбірні штанги, а також вали різних діаметрів можуть використовувати неоднакові напрямні втулки.

Коли потрібна перевірка або заміна

Стан внутрішньої опори варто перевірити, якщо у штанзі з’явився брязкіт, нетипова вібрація, шум під час набору обертів або помітний люфт приводного вала. Такі ознаки можуть мати кілька причин, тому під час розбирання одночасно оглядають сам вал, трубу штанги, з’єднувальні наконечники та редуктор. Втулку замінюють за наявності тріщин, деформації корпусу, пошкодження центрального отвору, вираженого зношення або ослабленої посадки в трубі.

Зношену напрямну не слід встановлювати повторно лише тому, що вона зберегла загальну форму. Овальний отвір, стерті зовнішні виступи або пошкоджена кільцева вставка можуть порушувати підтримку вала. Якщо у штанзі передбачено декілька опор, під час обслуговування перевіряють кожну з них і зберігають визначені виробником розташування та кількість деталей.

Встановлення та контроль після ремонту

Перед монтажем із порожнини штанги видаляють уламки попередньої втулки та забруднення, здатні завадити рівній посадці. Нову деталь установлюють без перекосу й без пошкодження профільованої зовнішньої частини. Спосіб запресовування, глибину розміщення та потребу в мастилі визначають за сервісними вимогами конкретної мотокоси: довільне нанесення засобу або встановлення втулки у випадковій точці може погіршити роботу привода.

Після складання вал має обертатися вільно, без заклинювання та вираженого радіального люфту. До запуску перевіряють правильність з’єднання вала з муфтою і редуктором, а також надійність складання штанги. Точний підбір за внутрішнім і зовнішнім діаметрами, довжиною та профілем корпусу дає змогу використовувати цю втулку саме як напрямну опору приводного вала, а не як приблизно придатну вставку.
