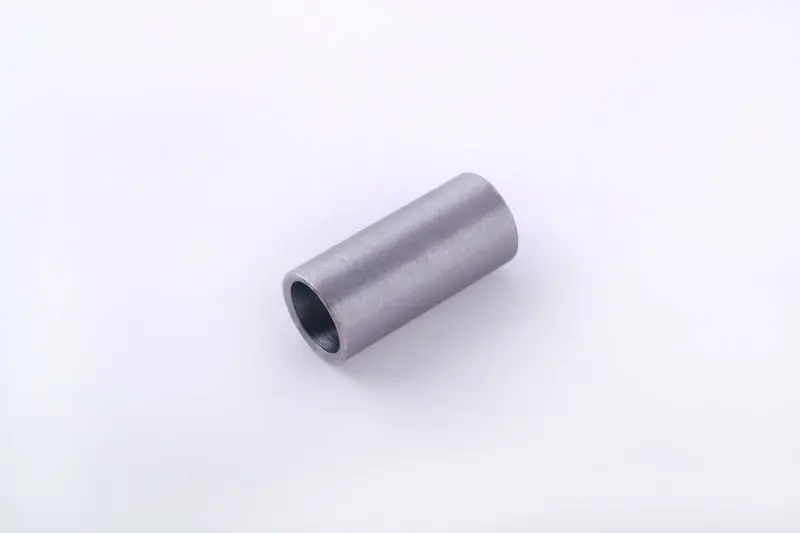

Втулка сектора кікстартера в кришку варіатора 4T GY6 125/150

Втулка сектора кікстартера для 4T GY6 125/150

Втулка встановлюється у кришку варіатора та слугує опорою для сектора ножного запуску чотиритактного двигуна GY6 класу 125/150 см³. Крізь неї проходить вісь сектора, тому деталь допомагає утримувати механізм кікстартера в правильному положенні під час натискання на пусковий важіль і зворотного ходу. Це невелика, але функціонально важлива частина привода: стан її внутрішньої поверхні та посадки безпосередньо впливає на вільний рух сектора.

Деталь має форму порожнистої циліндричної втулки без додаткових виступів і кріплень. Вона призначена саме для посадкового місця у кришці варіатора. Не варто плутати її з окремою втулкою сектора, яка встановлюється з боку картера: ці позиції розміщені з різних боків осі та можуть відрізнятися виконанням. Така перевірка особливо потрібна, якщо механізм раніше розбирали, кришку замінювали або невідомо, яка саме опора стала причиною люфту.

Призначення та ознаки зношення

Під час запуску сектор повертається на своїй осі й передає зусилля далі через механізм кікстартера. Справна втулка підтримує вісь і дає сектору рухатися без вираженого бічного зміщення. Зношення посадкової поверхні може супроводжуватися помітним люфтом сектора, стукотом під час роботи пускового важеля, заїданням або нерівномірним поверненням механізму. Перед заміною доцільно оглянути не лише втулку, а й вісь сектора, поворотну пружину, зубці суміжних деталей і посадкове місце в самій кришці.

Що перевірити під час підбору

• Тип двигуна: втулка розрахована на чотиритактні GY6 класу 125/150 см³; у товарних каталогах для неї зазначають сімейства 152QMI/1P52QMI та 157QMJ/1P57QMJ.
• Місце встановлення: потрібна опора сектора з боку кришки варіатора, а не схожа деталь, розташована в картері.
• Форма старої деталі: порівняйте зовнішній і внутрішній діаметри, довжину та виконання торців. Точні розміри слід знімати з демонтованої втулки або зі справного посадкового місця.
• Стан кришки: посадковий отвір не повинен мати тріщин, відколів або такого вироблення, через яке нова втулка не зможе утримуватися рівно.
• Виконання двигуна: позначення GY6 охоплює декілька модифікацій, тому лише об’єму двигуна недостатньо — звіряйте конструкцію кришки та секторного механізму.

Встановлення та перевірка після ремонту

Перед монтажем кришку варіатора знімають, а посадковий отвір очищають від забруднень і залишків зношення. Втулку встановлюють рівно, без перекосу та пошкодження країв. Ударне навантаження на тонкий торець небажане: деформація внутрішнього отвору може ускладнити рух осі. Спосіб встановлення та можливість застосування мастила визначають з урахуванням конструкції конкретної кришки й рекомендацій з обслуговування двигуна.

До остаточного складання сектор має вільно повертатися на осі та ставати у вихідне положення, не торкаючись кришки й сусідніх деталей. Одночасно перевіряють правильність розміщення поворотної пружини та зачеплення шестерень. Якщо після встановлення залишається значний бічний люфт, причина може бути у зношеній осі, другій опорі або пошкодженому посадковому отворі, а не в самій новій втулці.

Ця позиція підходить для ремонту штатного ножного запуску на скутерах із чотиритактним двигуном GY6 125/150 за умови збігу місця встановлення та розмірів. Порівняння з демонтованою деталлю й огляд кришки перед складанням допомагають правильно підібрати втулку та уникнути повторного розбирання варіаторного відсіку.
