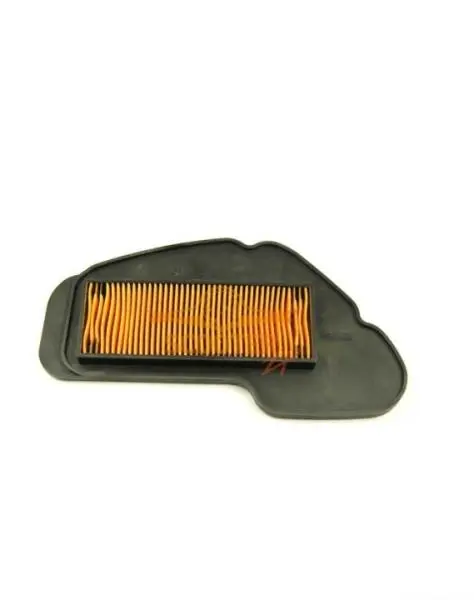

Повітряний фільтр Yamaha JOG SA36J, паперовий у пластиковій основі

Повітряний фільтр для Yamaha JOG SA36J

Фільтр призначений для штатного корпусу очищувача повітря чотиритактного 50-кубового скутера Yamaha JOG з позначенням рами SA36J. Він очищає повітря, що надходить у впуск, і використовується під час звичайного технічного обслуговування без зміни заводської конфігурації системи. Деталь має сухий паперовий фільтрувальний матеріал, закріплений у пластиковій основі складного контуру. Така конструкція встановлюється безпосередньо у передбачене місце корпусу та не потребує просочування оливою перед використанням.

Папір укладений частими поздовжніми складками. Гофрована форма дає змогу розмістити розвинену фільтрувальну поверхню в компактному корпусі, а пластикова основа задає посадковий контур деталі. Для справної роботи має значення не лише чистота паперу, а й рівномірне прилягання основи по всьому периметру: повітря повинно проходити крізь фільтрувальний матеріал, а не оминати його через щілину між вставкою та корпусом.

Коли фільтр перевіряють і замінюють

Перевірка потрібна під час планового обслуговування очищувача повітря, після поїздок запиленими дорогами, а також за помітного забруднення впуску. Підстави для встановлення нової деталі — складки, заповнені пилом, розрив або намокання паперу, деформація пластикової основи та пошкодження посадкової крайки. Забруднений фільтр створює зайвий опір повітряному потоку, а пошкоджений чи нещільно встановлений пропускає пил далі впускним трактом. Тому сильно забруднену паперову вставку доцільніше замінити, ніж намагатися відновити її миттям або просочуванням.

Зміна тяги чи характеру роботи двигуна сама по собі не вказує лише на фільтр, проте є приводом оглянути очищувач повітря разом з іншими деталями впуску. Під час перевірки оцінюють складки з обох боків, цілісність пластику та чистоту посадкового місця. Паперовий матеріал розрахований на суху експлуатацію: наносити на нього оливу не потрібно.

Як правильно підібрати деталь

Головний критерій — Yamaha JOG з рамою SA36J. Для цієї версії застосовуються модельні позначення 3P31–3P39 і 3P3C–3P3G. У сімействі JOG є інші покоління та індекси рами, тому самого слова JOG у назві скутера недостатньо. Перед установленням зіставте модифікацію техніки та форму знятого фільтра: загальний зовнішній контур пластикової основи, розташування довгого паперового пакета, виступи, заглиблення й лінію прилягання до корпусу.

Не добирайте цю деталь лише за кольором паперу або загальною подібністю. Навіть близькі за назвою версії скутера можуть мати інший корпус очищувача повітря. Якщо старий фільтр зберігся, прикладіть його до нового та перевірте збіг усіх посадкових ділянок без розтягування, підрізання чи примусового згинання пластику.

Установлення та контроль прилягання

• Відкрийте корпус очищувача повітря й обережно дістаньте стару вставку, не струшуючи накопичений пил у впускний канал.
• Приберіть забруднення з доступної частини корпусу та сполучених поверхонь, не проштовхуючи їх усередину.
• Укладіть фільтр за контуром посадкового місця. Пластикова основа має лежати рівно, без перекосу, заломів і вільних проміжків по краях.
• Перед закриванням кришки переконайтеся, що паперові складки не пошкоджені інструментом, а край деталі не затиснутий поза передбаченим пазом.

Після складання кришка повинна стати на місце без зусилля, спричиненого неправильним положенням фільтра. Ця деталь підходить для планового відновлення штатного очищення повітря на Yamaha JOG SA36J та особливо доречна, коли попередня паперова вставка забруднена, пошкоджена або втратила правильну форму. Точний добір за індексом рами й акуратне встановлення важливіші за зовнішню схожість — саме вони забезпечують проходження повітря крізь фільтрувальний папір.
