Вилка 2/3 передачі КПП мотоблока 180N/195N (101-2) DIGGER

Вилка 2/3 передачі КПП мотоблока 180N/195N DIGGER

Ця вилка призначена для механізму перемикання другої та третьої передач коробки мотоблока у виконанні 101-2. Деталь застосовується в трансмісіях техніки 180N і 195N, які в товарних каталогах співвідносяться з класами 9 і 12 Hp. Її обирають під час ремонту штатного механізму вибору передач, коли потрібно відновити правильне переміщення спряженої деталі всередині КПП.

Призначення та конструкція

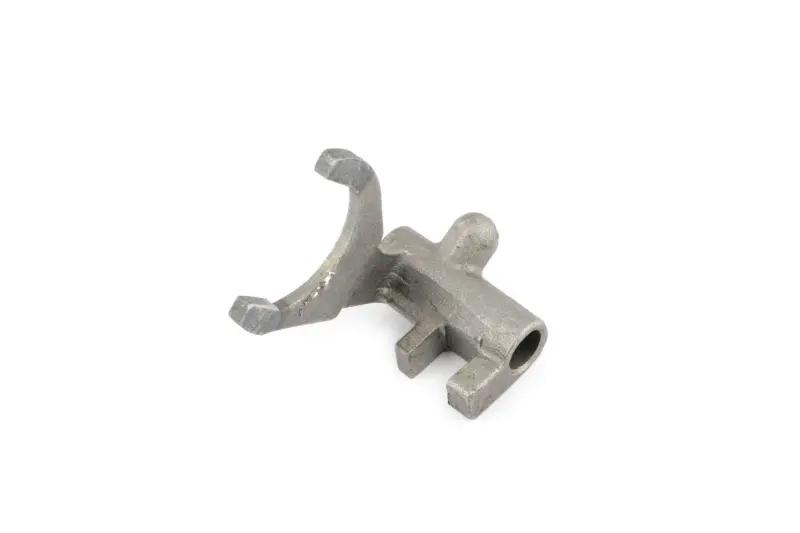

Вилка передає рух від механізму вибору передачі до рухомої деталі коробки та задає її положення для ввімкнення другої або третьої швидкості. Для такої роботи потрібне правильне узгодження вилки з віссю, приводом перемикання та спряженою деталлю. Конструкція має дугоподібну робочу частину з двома лапками, циліндричну посадкову частину з отвором і додаткові виступи для взаємодії з механізмом КПП. Геометрія належить саме вилці 2/3 передачі: зовні подібні деталі для першої та задньої швидкості, підвищеного й пониженого діапазону або блокування диференціала виконують інші завдання та не є прямою заміною.

Запчастина DIGGER розрахована на ремонт коробки, що відповідає позначенню 101-2. Вказівки 180N/195N і 9/12 Hp допомагають визначити сімейство техніки, проте для впевненого підбору їх потрібно враховувати разом із типом КПП та призначенням вилки. Однаковий клас потужності сам по собі не підтверджує збіг внутрішньої будови коробки.

Що звірити перед вибором

• Призначення: потрібна саме вилка ввімкнення другої та третьої передач, а не інша вилка з того самого корпусу КПП.
• Виконання коробки: позначення механізму, який ремонтується, має відповідати варіанту 101-2.
• Сімейство техніки: позиція заявлена для мотоблоків 180N/195N класу потужності 9/12 Hp.
• Посадкова геометрія: порівняйте зі знятою деталлю розташування отвору, форму циліндричної частини, розведення лапок, профіль робочої дуги та положення виступів.
• Спряження: до складання перевірте, що посадка на штатну вісь і контакт із рухомою деталлю відповідають початковій конструкції коробки.

Порівняння форми особливо важливе, якщо коробку раніше ремонтували або на техніці замінювали частини трансмісії. Модель двигуна не завжди дає повну інформацію про фактично встановлену КПП. Практичний орієнтир — сукупність ознак: 101-2, робота з другою та третьою передачами, сімейство 180N/195N і повний збіг посадкових ділянок зі старою вилкою.

Коли деталь потребує перевірки та як її встановлювати

Огляд вилки доречний у разі ускладненого вибору другої або третьої передачі, неповного ввімкнення, самовільного виходу передачі чи помітного люфту механізму перемикання. Такі прояви можуть бути пов’язані не лише з вилкою, тому під час розбирання оцінюють стан осі, пазів спряженої деталі, шестерень, фіксаторів і частин приводу вибору передач. Заміна однієї деталі без перевірки сусідніх поверхонь може не усунути причину несправності.

Монтаж виконують після очищення відкритої коробки та перевірки посадкових місць. Вилка має вільно переміщуватися у передбаченому напрямку без заїдання, а її лапки — займати штатне положення відносно спряженої деталі. До остаточного складання перевіряють послідовне ввімкнення положень механізму вручну та переконуються, що в нейтралі немає непередбаченого притискання. Мастильний матеріал і порядок регулювання обирають за настановою для конкретної коробки.

Вилка 2/3 передачі DIGGER підходить для цільового ремонту КПП 101-2, коли підтверджені виконання коробки, сімейство 180N/195N і збіг геометрії. Такий підхід до підбору допомагає уникнути встановлення подібної, але функціонально іншої вилки та повернути механізму штатне перемикання другої і третьої передач.
