Права кришка двигуна CG300

Права кришка двигуна CG300

Корпусна деталь призначена для встановлення з правого боку мотоциклетного двигуна CG300. Вона закриває бічну частину двигуна, захищає розташовані всередині компоненти від пилу, бруду та вологи й відновлює штатну конфігурацію корпусу після ремонту. Кришка розрахована на бензиновий чотиритактний двигун об'ємом 300 см³ із водяним охолодженням.

Призначення та конструкція

Кришку замінюють у разі тріщин, сколів, пошкоджених точок кріплення або деформації, через яку деталь перестає правильно прилягати до відповідної поверхні. Заміна також актуальна після ремонту двигуна, якщо попередню кришку неможливо встановити без перекосу. Справна геометрія корпусу дає змогу рівномірно сумістити посадковий контур і кріпильні отвори, не створюючи напруження під час затягування болтів.

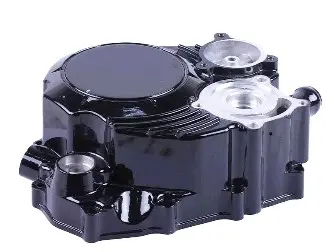

Деталь має чорну зовнішню поверхню, складний контур із кількома точками кріплення та оброблені круглі посадкові зони. Габаритні розміри становлять 245 × 195 × 96 мм, маса — 1400 г. Діаметр отвору під підшипник дорівнює 26 мм. Ці параметри допомагають відрізнити кришку від зовні близьких деталей для інших версій двигунів сімейства CG.

Що перевірити під час підбору

Позначення CG300 є основним критерієм сумісності, проте під час вибору слід ураховувати виконання конкретного двигуна. До встановлення зіставте нову та зняту деталі за боком розміщення, загальним контуром, положенням круглих посадкових зон і конфігурацією всіх отворів. Самого збігу об'єму двигуна недостатньо, якщо форма корпусу або точки кріплення відрізняються.

• Бік установлення: правий бік двигуна.
• Застосування: бензиновий чотиритактний двигун CG300 об'ємом 300 см³.
• Система охолодження: водяна.
• Габарити: довжина 245 мм, ширина 195 мм, висота 96 мм.
• Посадковий параметр: отвір під підшипник діаметром 26 мм.
• Міжосьові відстані кріплень: 65/65/56/68/63/61/63/63/58/58/59 мм.

Послідовність міжосьових відстаней потрібно зіставляти по всьому периметру зі збереженням порядку точок. Окремо порівняйте кількість кріпильних отворів, положення виступів і заглиблень, форму контактної площини та розміщення посадкового отвору. Така перевірка особливо важлива, якщо двигун раніше ремонтували або на мотоциклі встановлена нестандартна модифікація.

Заміна та встановлення

Перед монтажем двигун очищають у зоні з'єднання, а відповідну поверхню оглядають на наявність забруднень, залишків попереднього ущільнення та механічних пошкоджень. Кришка має суміщатися з корпусом вільно, без примусового притягування болтами. Якщо отвори не збігаються або деталь сідає з перекосом, установлення припиняють і повторно перевіряють виконання двигуна та геометрію запчастини.

Стан ущільнення, підшипника, кріплення та суміжних деталей оцінюють окремо. Болти затягують рівномірно, у послідовності та із зусиллям, передбаченими документацією конкретного двигуна. Після складання перевіряють щільність прилягання по всьому контуру та роботу пов'язаних механізмів. Правильно підібрана права кришка CG300 підходить для відновлення двигуна після пошкодження корпусу, розбирання або комплексного ремонту його бічної частини.
