Шатун SEE для Honda Dio AF18/AF27

Шатун SEE для Honda Dio AF18/AF27

Деталь призначена для ремонту кривошипно-шатунного механізму двотактних скутерів Honda Dio з позначеннями AF18 та AF27. Шатун з’єднує поршень із колінчастим валом: через верхню головку він взаємодіє з поршневим пальцем, а нижня головка працює на шатунній шийці колінвала. Завдяки цьому зворотно-поступальний рух поршня перетворюється на обертання колінчастого вала. Позиція належить до деталей двигуна та використовується під час відновлення розбірного колінвала, а не для звичайного зовнішнього обслуговування скутера.

Призначення та конструкція

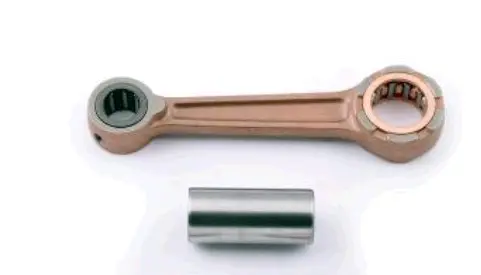

Шатун SEE має класичну форму з малою та великою головками, з’єднаними профільованим стрижнем. У головках установлені роликові сепаратори, а для з’єднання нижньої головки зі щоками колінвала застосовується циліндричний палець. Така схема розрахована на постійну зміну напрямку навантаження під час кожного оберту двигуна. Справний стан посадок, роликів і пальця особливо важливий: надмірний радіальний зазор, пошкодження доріжок кочення або деформація шатуна спричиняють стукіт та прискорюють зношення суміжних деталей.

Виробник деталі — SEE, який також використовує назву Sheng-E. Модель призначена для сімейства Honda Dio AF18/AF27 із двотактним двигуном об’ємом 50 см³. Позначення AF18 і AF27 є основним критерієм сумісності. Перед замовленням потрібно встановити точну модифікацію двигуна: зовнішня подібність шатунів не підтверджує збіг посадкових розмірів і геометрії.

Що перевірити під час підбору

Для правильного вибору зіставляють не лише модель скутера, а й параметри знятої деталі та колінвала. Перевіряють міжосьову відстань між головками, діаметри отворів верхньої та нижньої головок, ширину нижньої головки, розмір пальця колінвала і розташування шатуна між щоками. Якщо двигун раніше ремонтували або встановили нестандартний колінвал чи циліндро-поршневу групу, підбору лише за назвою Honda Dio AF18/AF27 недостатньо. У такому разі орієнтуються на фактичну конфігурацію двигуна та дані сервісного посібника для конкретної версії.

• Застосування: ремонт колінчастого вала двотактного двигуна Honda Dio.
• Заявлена сумісність: Honda Dio AF18 та AF27.
• Виробник: SEE (Sheng-E).
• Тип деталі: шатун для кривошипно-шатунного механізму.

Установлення та контроль

Заміна шатуна потребує розбирання колінчастого вала. Під час складання палець має бути встановлений без перекосу, а щоки колінвала — виставлені одна відносно одної. Після запресовування контролюють бічний і радіальний зазори нижньої головки, вільність її руху та биття колінвала індикатором. Ці перевірки передбачені сервісною практикою Honda для розбірних колінвалів; допустимі значення беруть із посібника саме для модифікації, яку обслуговують.

Одночасно оцінюють стан поршневого пальця, підшипників, посадок у щоках та інших суміжних поверхонь. Сліди задирів, помітний люфт, пошкодження сепаратора або порушення геометрії необхідно усунути до остаточного складання. Роботу доцільно виконувати на пресі з пристроями для центрування та вимірювальним інструментом: точність складання безпосередньо впливає на рівне обертання колінвала і ресурс відновленого двигуна.

Шатун SEE підходить для планового відновлення двигуна та ремонту після виявлення стукоту або неприпустимого зазору в нижній головці. До встановлення звірте код модифікації, розміри демонтованої деталі та стан колінвала. Такий порядок дає змогу вибрати сумісну позицію й зібрати механізм без прихованого перекосу або невідповідності сполучень.
