Поршневий комплект SEE Yamaha Jog SA36J/Vino +0,25 Ø38,25 мм

Поршневий комплект SEE для Yamaha Jog SA36J і Vino Ø38,25 мм

Комплект призначений для ремонту циліндро-поршневої групи чотиритактних скутерів Yamaha об’ємом 50 см³. Діаметр 38,25 мм відповідає першому ремонтному розміру +0,25 мм порівняно зі штатним циліндром діаметром 38,00 мм. Такий поршень установлюють не в незношений стандартний циліндр, а після розточування або під час підготовки циліндра до першого ремонтного розміру. Правильно підібрана пара «циліндр — поршень» відновлює умови для компресії, упевненого запуску та нормального передавання зусилля від поршня до колінчастого вала.

Сумісність і призначення

Комплект застосовується на чотиритактних Yamaha Jog, Vino та Gear з позначеннями SA26J, SA36J, SA39J і UA06J. Для Yamaha Jog SA36J він підходить саме як ремонтний варіант Ø38,25 мм; для Vino та інших перелічених моделей потрібно додатково звірити код конкретної модифікації. Самої назви скутера недостатньо для точного вибору, адже Jog і Vino випускалися в різних поколіннях та з різними двигунами. Перед купівлею зіставляють позначення моделі, чотиритактне виконання, робочий об’єм 50 см³, фактичний розмір циліндра та діаметр поршневого пальця 10 мм.

Склад комплекту

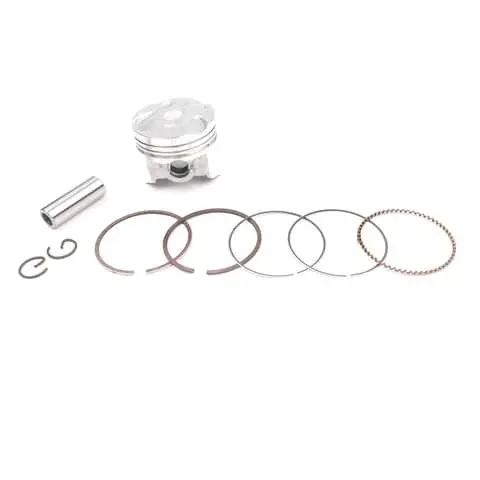

До набору входять поршень, компресійні й оливознімні кільця відповідного ремонтного діаметра, поршневий палець Ø10 мм і стопорні кільця пальця. Наявність деталей однієї розмірної групи дає змогу збирати поршневу частину без окремого пошуку кілець і кріплення пальця. Поршень рухається всередині циліндра, кільця ущільнюють проміжок та беруть участь у контролі оливи на стінці циліндра, а палець з’єднує поршень із шатуном. Кожна з цих деталей має бути встановлена без перекосу й вільно працювати у передбаченому для неї сполученні.

Як вибрати ремонтний розмір

Позначення +0,25 не означає універсальної надбавки для будь-якого зношеного циліндра. Спочатку циліндр вимірюють за висотою та в кількох напрямках, оцінюючи зношення, конусність, овальність і стан робочої поверхні. Після цього майстер визначає, чи допустиме розточування під 38,25 мм і який робочий зазор потрібен для цієї поршневої пари. Купувати ремонтний поршень до промірювання циліндра варто лише тоді, коли розмір обробки вже погоджений. Якщо циліндр залишається в номіналі 38,00 мм або потребує наступного ремонтного розміру, цей комплект не підійде.

Підставою для дефектування поршневої частини можуть бути задири на спідниці, пошкодження днища, зношення канавок кілець, зниження компресії, утруднений запуск або погіршення тяги. Такі ознаки не замінюють вимірювань: подібна поведінка двигуна може бути пов’язана й з іншими деталями. Під час розбирання оцінюють стан циліндра, поршня, кілець, пальця та верхньої головки шатуна, щоб ремонт усував причину несправності, а не лише її зовнішній прояв.

Рекомендації зі встановлення

Перед складанням перевіряють результат обробки циліндра, зазор поршня, зазори кілець і посадку пальця за сервісними даними відповідного двигуна. Канавки та робочі поверхні очищають від абразиву й забруднень, кільця розміщують у передбачених канавках, а стопорні кільця повністю встановлюють у посадкові місця. Напрямок поршня та розташування замків кілець обирають за ремонтною документацією Yamaha для конкретної модифікації. Монтаж без контрольних вимірювань може спричинити стукіт, підвищену витрату оливи, втрату компресії або прихоплення поршня.

Після складання двигун прокручують вручну, переконуючись у відсутності заїдань, а перший запуск виконують із контролем рівня оливи, сторонніх звуків і температури. Режим початкової експлуатації визначають за рекомендаціями майстра та сервісною документацією. Комплект SEE Ø38,25 мм підходить для планового відновлення двигуна, коли циліндр підготовлений під перший ремонтний розмір, а всі ключові параметри сполучення перевірені до монтажу.
