Поршень SEE для Suzuki Address AD 110 +0,25 Ø52,75 мм, палець 14 мм

Ремонтний поршень SEE для Suzuki Address AD 110

Поршень призначений для ремонту циліндро-поршневої групи Suzuki Address AD 110 з двигуном об’ємом 110 см³. Його фактичний діаметр становить 52,75 мм, діаметр поршневого пальця — 14 мм. Позначення +0,25 відповідає першому ремонтному розміру: таку деталь добирають для циліндра, який відновлюють під збільшений діаметр після вимірювання зношення та механічної обробки. Це не стандартний поршень Ø52,50 мм і не наступний ремонтний варіант Ø53,00 мм.

Призначення та особливості конструкції

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливної суміші та сприймає тиск газів після її згоряння. Зусилля передається через поршневий палець на шатун. Кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан посадкових поверхонь, канавок і самих кілець безпосередньо пов’язаний із компресією, запуском двигуна та стабільністю його роботи.

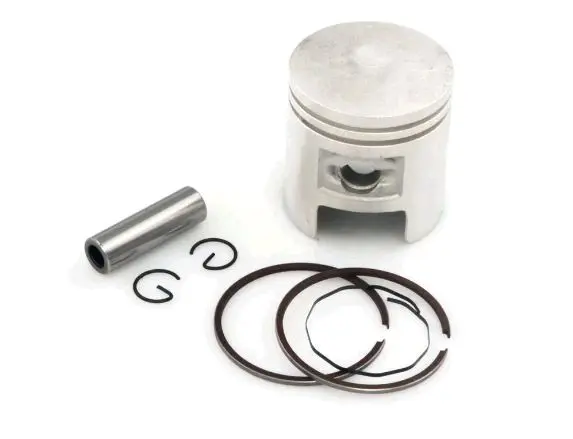

Конструкція включає поршень із двома кільцевими канавками, кільця, палець і стопорні кільця. Діаметр пальця 14 мм є обов’язковим параметром добору: для Suzuki AD 110 трапляються поршні такого самого діаметра з пальцем 12 мм, проте вони не є взаємозамінними без підтвердження конструкції конкретного двигуна. Самого збігу моделі скутера або діаметра поршня для правильного вибору недостатньо.

Що перевірити перед придбанням

• Модель і модифікацію двигуна. Цей варіант розрахований на Suzuki Address AD 110 об’ємом 110 см³. Позначення моделі потрібно зіставити зі встановленим мотором, особливо якщо техніку раніше ремонтували або двигун замінювали.
• Ремонтний розмір. Значення +0,25 означає перший ремонт. Поршень добирають після промірювання циліндра, а не лише за передбачуваним ступенем зношення.
• Діаметр 52,75 мм. Розмір має відповідати циліндру після розточування та хонінгування. Потрібний монтажний зазор визначають за фактичними вимірюваннями й вимогами сервісної документації.
• Палець Ø14 мм. Необхідно перевірити діаметр посадки в поршні та відповідність верхній головці шатуна. Варіант із пальцем іншого діаметра для цієї позиції не підходить.
• Стан циліндра. Перед ремонтом оцінюють задири, овальність, конусність і можливість обробки до першого ремонтного розміру. Якщо пошкодження виходять за допустимі межі, одного поршня для відновлення двигуна недостатньо.

Підготовка до встановлення

Циліндр розточують і остаточно хонінгують з урахуванням виміряного діаметра конкретного поршня. Перед складанням перевіряють зазор кілець у циліндрі, їхню посадку в канавках, стан шатуна та вільний рух пальця. Канавки й внутрішні поверхні потрібно очистити від абразиву та забруднень. Стопорні кільця встановлюють повністю у передбачені посадкові канавки, не використовуючи деформовані деталі повторно.

Після складання перевіряють вільне переміщення поршня без заклинювання та стороннього опору. Причину попереднього пошкодження — перегрівання, недостатнє змащення, забруднення впуску, неправильний зазор або зношення циліндра — усувають до запуску двигуна, інакше нова деталь може швидко отримати задири. Режим початкової експлуатації після ремонту обирають відповідно до сервісних вимог конкретного двигуна.

Цей поршень підходить для планового відновлення Suzuki Address AD 110 під перший ремонтний розмір. Точний збіг діаметра 52,75 мм, ремонтного збільшення +0,25 і пальця 14 мм дає змогу правильно відрізнити його від зовні подібних стандартних і ремонтних поршнів інших виконань.
