Комплект пружин гальмівних колодок ІЖ, 2 шт. VDKI

Комплект пружин гальмівних колодок ІЖ VDKI

Комплект призначений для обслуговування колодкового гальмівного механізму мотоциклів ІЖ. Пружини стягують колодки та допомагають їм відходити від гальмівного барабана після відпускання важеля або педалі. Завдяки цьому колодки повертаються у вихідне положення, а механізм звільняє барабан після завершення гальмування. До набору входять дві пружини, потрібні для встановлення у передбачені конструкцією точки кріплення.

Конструкція та призначення

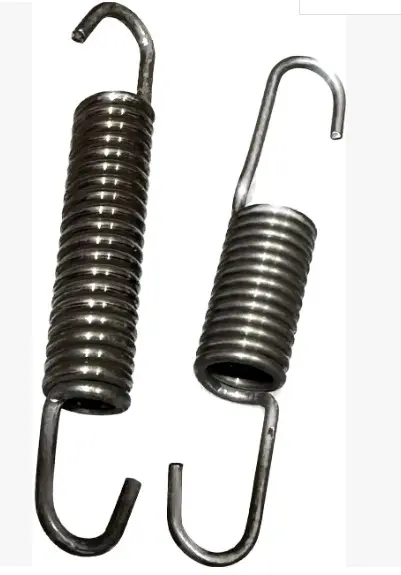

Обидві деталі мають конструкцію циліндричних пружин розтягування з витою центральною частиною та гачками на кінцях. Гачки з’єднують пружину з отворами або зачепами гальмівних колодок, а вита частина створює зусилля, що стягує колодки. Пружини в парі відрізняються загальною довжиною, довжиною витої частини та конфігурацією кінцевих гачків. Цю відмінність потрібно врахувати під час розбирання: кожна деталь має зайняти своє штатне положення відповідно до розташування кріплень у конкретному гальмівному механізмі.

Справна поворотна пружина зберігає натяг під час роботи гальма та повертає колодку після зняття зусилля з приводу. Ослаблення або поломка пружини може спричинити заїдання гальма — така несправність і потреба заміни прямо зазначені в посібнику з ремонту мотоциклів ІЖ. Комплект підходить для ремонту, коли старі пружини втратили пружність, мають пошкоджені гачки або більше не утримуються в точках зачеплення.

Що перевірити під час підбору

Позначення ІЖ охоплює кілька моделей і модифікацій, тому перед установленням потрібно зіставити нові деталі зі знятою парою та будовою гальмівного щита. Основні критерії — кількість пружин, їхня взаємна відмінність, загальна довжина кожної деталі, довжина й діаметр витої частини, товщина дроту, форма гачків і напрямок їхнього вигину. Також потрібно перевірити відстань між точками зачеплення на колодках. Збігу лише за маркою мотоцикла без перевірки геометрії недостатньо.

• Кількість: дві пружини в одному комплекті.
• Тип: циліндричні пружини розтягування з кінцевими гачками.
• Призначення: стягування гальмівних колодок та їх повернення від барабана після гальмування.
• Застосування: колодковий гальмівний механізм мотоциклів ІЖ.
• Особливість пари: пружини мають різну довжину та конфігурацію, тому встановлюються з урахуванням початкового розташування.

Рекомендації зі встановлення

Перед зняттям старих деталей варто зафіксувати розташування обох пружин і положення їхніх гачків. Після розбирання перевіряють самі колодки, отвори та зачепи для пружин, опорні ділянки, розтискний механізм і внутрішню поверхню барабана. Пошкоджене місце кріплення не дасть новій пружині правильно утримувати колодку, тому стан сполучених деталей оцінюють до складання.

Пружини встановлюють у відповідні точки без переставляння короткої та довгої деталі. Гачок має повністю увійти у передбачений отвір або зачеп, не впиратися бічною частиною в сусідні деталі та не залишатися на краю посадкового місця. Для натягування використовують відповідний інструмент, який не пошкоджує витки й гачки. Після складання перевіряють вільне повернення колодок, роботу приводу та обертання колеса без постійного пригальмовування. Регулювання виконують за посібником для конкретної моделі ІЖ.

Комплект VDKI розрахований на відновлення штатної роботи поворотного механізму гальмівних колодок. Точне зіставлення двох пружин зі знятими деталями допомагає правильно розподілити їх за місцями та уникнути помилки під час складання гальма.
