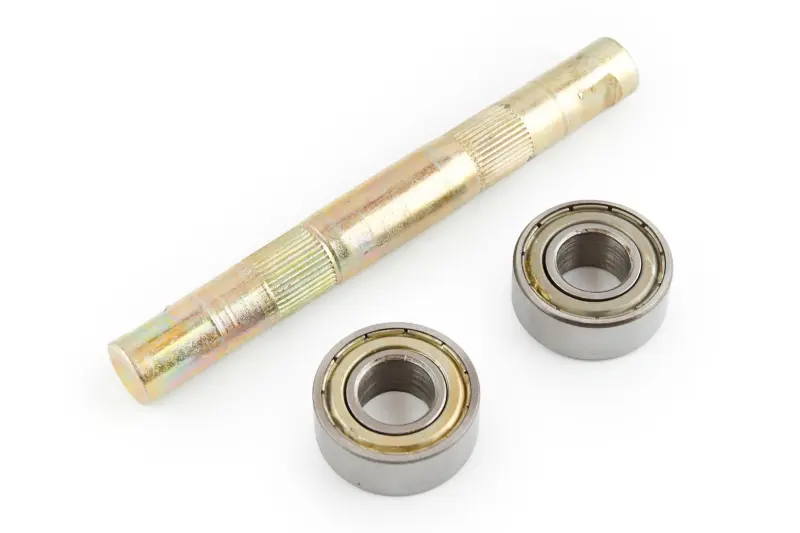

Вісь каретки VERE 140 мм із 2 підшипниками 6902-ZZ, під клин

Вісь каретки VERE 140 мм із підшипниками 6902-ZZ

Комплект призначений для ремонту велосипедної каретки з кріпленням шатунів на клинах. Вісь є опорою для шатунів, обертається у двох підшипниках і передає зусилля педалювання на ведучу зірку. Загальна довжина осі становить 140 мм. До набору входять два підшипники 6902-ZZ, тож за відповідної конструкції каретки можна одночасно замінити обидві опори та зібрати механізм на деталях одного типорозміру.

Підшипник 6902-ZZ належить до однорядних радіальних кулькових підшипників із глибокими доріжками кочення. Його розміри — 15 мм за внутрішнім діаметром, 28 мм за зовнішнім діаметром і 7 мм завширшки. Позначення ZZ означає металеві захисні шайби з обох боків. Вони закривають внутрішню частину підшипника від прямого контакту з великими забрудненнями та не потребують окремого встановлення бічних шайб на сам підшипник.

Що перевірити під час добору

• Довжину осі. Для цієї моделі вона дорівнює 140 мм. Порівнюйте повну довжину зі знятою деталлю, адже схожа на вигляд коротша або довша вісь може змінити положення шатунів і ведучої зірки.
• Тип кріплення шатунів. Ця вісь розрахована на клинове з'єднання. Вона не замінює варіанти під квадрат, шліц або інший посадковий профіль.
• Посадку підшипників. Потрібний типорозмір — 6902-ZZ, тобто 15×28×7 мм. Слід звірити діаметр осі в місцях установлення, діаметр посадкових гнізд каретки та доступну ширину.
• Розташування посадкових ділянок. Зіставте форму й положення сходинок, проточок і зон фіксації шатунів зі старою віссю. Однакової загальної довжини недостатньо, якщо геометрія каретки відрізняється.
• Стан суміжних деталей. Перед складанням перевірте посадкові гнізда, деталі корпусу каретки та клинове кріплення. Вироблення або деформація в цих місцях може залишити люфт навіть після встановлення нової осі й підшипників.

Практична користь комплекту

• Два однакові підшипники дають змогу обслужити ліву та праву опору осі за один ремонт, якщо каретка розрахована на цей типорозмір.
• Металеві шайби з двох боків прикривають доріжки кочення та мастило від прямого потрапляння частинок під час експлуатації.
• Розміри 15×28×7 мм дають три конкретні контрольні параметри для точної перевірки посадки до розбирання велосипеда.

Установлення та перевірка після ремонту

До демонтажу варто зафіксувати орієнтацію старої осі та положення шатунів відносно рами. Посадкові поверхні очищують і оглядають: задирки, овальність або сліди сильної корозії заважають правильному встановленню. Підшипники монтують рівно, без перекосу та ударів по захисних шайбах; монтажне зусилля передають на те кільце, яке встановлюється з натягом. Так навантаження під час запресовування не проходить через кульки та доріжки кочення.

Після складання шатуни мають обертатися плавно, без заїдань, помітного бічного люфту й стороннього шуму. Клини встановлюють і фіксують відповідно до конструкції шатунів, а кріплення повторно перевіряють після початкового припрацювання. Заміна комплекту доречна за наявності люфту каретки, шорсткого обертання, стуку під навантаженням, зношення посадкових зон осі або пошкодження місць клинового з'єднання. Для впевненого вибору зіставте всі контрольні розміри та форму знятої деталі, а не орієнтуйтеся лише на довжину 140 мм.
