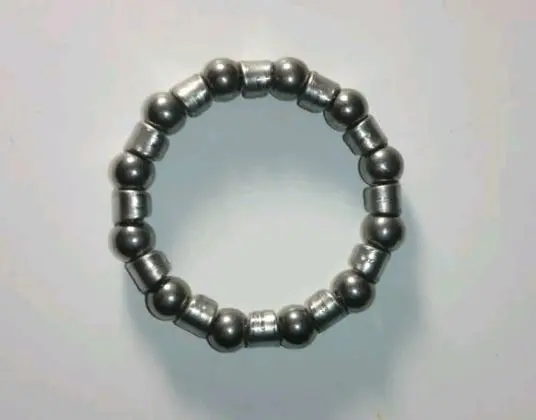

Сепараторний велосипедний підшипник VERE mod.06, 40×30×7 мм

Сепараторний велосипедний підшипник VERE mod.06, 40×30×7 мм

Підшипник призначений для обслуговування розбірного велосипедного механізму, у якому кульки рухаються між штатними доріжками кочення. Кільцевий сепаратор утримує кульки на визначеній відстані одна від одної та дає змогу встановити їх як одну зібрану деталь. Така конструкція відрізняється від закритого картриджного підшипника: вона працює разом із посадковими поверхнями самого механізму, тому стан цих поверхонь безпосередньо впливає на плавність обертання.

Розмір mod.06 становить 40×30×7 мм: 40 мм — зовнішній діаметр, 30 мм — внутрішній діаметр, 7 мм — ширина. Усі три параметри належать до однієї типорозмірної версії та мають відповідати вимогам механізму, який ремонтується. Підбирати деталь лише за зовнішнім діаметром не можна: однакові зовні підшипники можуть відрізнятися внутрішнім просвітом, висотою, формою сепаратора та розташуванням кульок.

Що перевірити під час добору

• Зовнішній діаметр 40 мм. Порівняйте його зі старим підшипником і доступним простором між доріжками кочення.
• Внутрішній діаметр 30 мм. Отвір має відповідати геометрії осі, вала або центральної частини механізму, що обслуговується.
• Ширина 7 мм. Неправильна висота змінює положення кульок відносно доріжок і може завадити коректному складанню.
• Сепараторна конструкція. Зіставте напрям установлення, форму кільця, розмір кульок та їх розташування з демонтованою деталлю.
• Версія mod.06. Це позначення типорозміру потрібно враховувати разом із розмірами, а не використовувати замість вимірювання.

Точна модель велосипеда сама по собі не забезпечує сумісність: виробники та попередні власники можуть застосовувати різні виконання втулок, рульових або інших обертових механізмів. Надійніше зняти старий підшипник без деформації, виміряти його штангенциркулем і перевірити посадкові доріжки. Якщо попередня деталь зігнута, орієнтуйтеся не лише на її поточну форму, а й на розміри механізму.

Установлення та обслуговування

Перед складанням видаліть забруднення та залишки старого мастила з доріжок кочення. На поверхнях не повинно бути іржі, заглиблень, глибоких подряпин або помітного вироблення: новий підшипник не усуне нерівне обертання, спричинене пошкодженою чашкою чи конусом. Використовуйте мастило, придатне для відповідного велосипедного механізму, та не допускайте потрапляння абразивних частинок.

Установлюйте сепаратор тим самим боком, яким була розташована справна штатна деталь. Не стискайте кільце інструментом і не згинайте перемички між кульками. Після складання проверніть механізм вручну. Обертання має бути рівномірним, без заїдань і вираженого бічного люфту. Якщо конструкція передбачає регулювання, затягуйте її поступово: надмірний притиск створює тугий хід, а недостатній залишає люфт.

Причиною для перевірки підшипника є хрускіт, металевий шум, періодичне заклинювання, відчутний люфт або нерівний хід. Ці ознаки також можуть бути пов’язані із забрудненням, неправильним регулюванням і пошкодженням доріжок, тому під час розбирання оглядайте весь комплект спряжених поверхонь. VERE mod.06 підходить для ремонту лише за умови збігу розмірів 40×30×7 мм, сепараторного виконання та посадкової геометрії.
