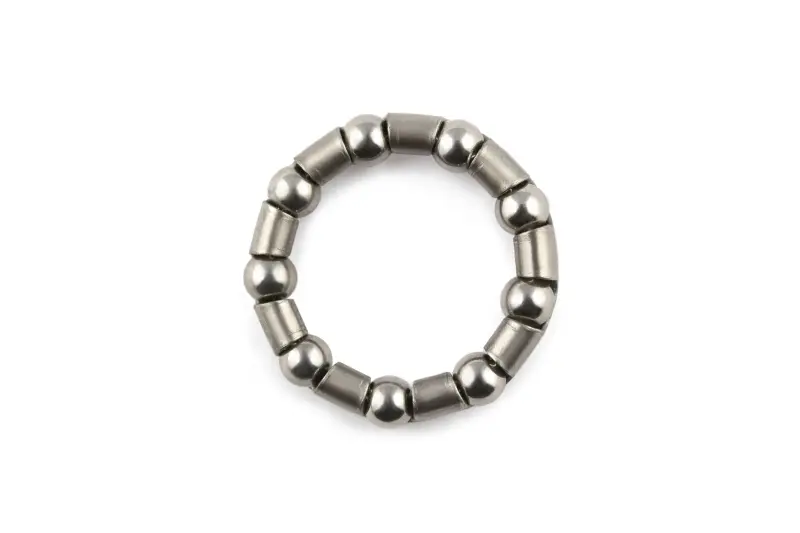

Сепараторний велосипедний підшипник VERE mod.01, 20×12×3 мм

Велосипедний підшипник VERE mod.01 розміром 20×12×3 мм

Відкритий кульковий підшипник у сепараторі призначений для обслуговування велосипедного механізму з відповідною посадковою геометрією. Деталь підтримує обертання встановленої на осі частини, зменшує тертя між спряженими поверхнями та розподіляє навантаження через розташовані по колу кульки. Виконання mod.01 і номінальний розмір 20×12×3 мм є основними орієнтирами під час добору.

Конструкція та призначення

Підшипник складається з кільцевої обойми й утримуваних нею кульок. Сепаратор зберігає їхнє взаємне розташування та полегшує встановлення комплекту в підготовлені доріжки кочення. Така деталь працює разом із чашками, конусами або іншими посадковими поверхнями механізму: сама обойма не замінює ці деталі та має відповідати їхній формі.

Під час обертання кульки передають навантаження між нерухомою та рухомою частинами механізму. Справний підшипник допомагає осі або встановленій на ній деталі рухатися рівномірно, без вираженого биття й заїдання. Заміна потрібна, коли з’являються відчутний люфт, хрускіт, нерівний хід, сторонній шум або сліди вироблення на кульках і контактних доріжках. Перед ремонтом потрібно перевірити не лише підшипник, а й спряжені поверхні: пошкоджена чашка чи конус можуть погіршити роботу нової деталі.

Як перевірити відповідність

Добирати цей варіант слід за конструкцією демонтованого підшипника, його фактичними розмірами та формою посадкового місця. Назви велосипеда недостатньо: на різних моделях і навіть у різних механізмах одного велосипеда можуть застосовуватися обойми іншої геометрії. Порівняйте стару деталь із VERE mod.01 за зовнішнім і внутрішнім габаритом, товщиною, діаметром кульок, їхнім розташуванням, напрямком встановлення сепаратора та профілем контактних доріжок.

• Тип: відкритий кульковий підшипник із сепаратором.
• Призначення: велосипедний обертовий механізм із сумісною посадкою.
• Номінальний розмір: 20×12×3 мм.
• Виконання: mod.01.
• Марка: VERE.

Усі три розмірні значення потрібно перевіряти в тій самій послідовності, що й у даних старої деталі або посадкового місця. Не варто вибирати підшипник лише за одним діаметром, що збігся. Навіть невелика різниця в товщині, діаметрі обойми чи геометрії кульок може спричинити неправильне регулювання: механізм буде надмірно затиснутий або збереже люфт.

Встановлення та обслуговування

Перед монтажем посадкове місце очищають від старих забруднень та оглядають доріжки кочення. На них не повинно бути раковин, глибоких подряпин, відколів або помітного вироблення. Підшипник установлюють у передбаченому напрямку без перекосу й деформації сепаратора. Тип і кількість мастильного матеріалу добирають відповідно до вимог велосипедного механізму, що обслуговується.

Після складання регулюють притиск так, щоб обертання залишалося вільним, а бічний люфт був відсутній. Надмірне затягування збільшує опір і навантаження на кульки, недостатнє залишає биття. Після первинного регулювання механізм потрібно кілька разів провернути вручну, а потім знову перевірити плавність ходу та відсутність люфту. Якщо рух залишається нерівномірним, слід переконатися в правильній орієнтації обойми та справності спряжених деталей.

VERE mod.01 підходить для планового ремонту або заміни зношеного сепараторного підшипника за повного збігу розміру 20×12×3 мм і посадкової геометрії. Точна перевірка старої деталі до розбирання та акуратне регулювання після монтажу допомагають відновити рівне обертання без передчасного перевантаження кульок і контактних поверхонь.
