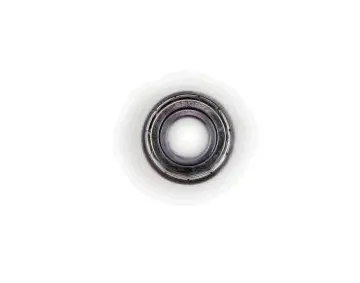

Підшипник каретки 6203-ZZ 17×40×12 мм для велосипедів «Мінськ/Україна» VERE

Підшипник каретки 6203-ZZ 17×40×12 мм VERE

Підшипник призначений для обслуговування каретки велосипедів «Мінськ» і «Україна», у яких застосовується типорозмір 6203-ZZ. Деталь підтримує вісь каретки та забезпечує її обертання під час передавання зусилля від шатунів. Правильно підібраний підшипник допомагає усунути люфт, шум, заїдання та нерівномірний хід, пов’язані зі зношенням установленої опори. Розміри 17×40×12 мм означають внутрішній діаметр 17 мм, зовнішній діаметр 40 мм і ширину 12 мм.

Конструкція та призначення

6203-ZZ належить до однорядних радіальних кулькових підшипників. Внутрішнє кільце сполучається з віссю, зовнішнє встановлюється в посадкове місце каретки, а кульки між доріжками кочення зменшують опір під час обертання. Така конструкція сприймає навантаження, що виникає при обертанні шатунів, і утримує вісь у потрібному положенні відносно корпусу каретки.

Позначення ZZ вказує на металеві захисні екрани з обох боків. Вони закривають простір із кульками від прямого потрапляння великих забруднень і допомагають утримувати закладене мастило. Екрани мають безконтактне виконання, тому їх не варто ототожнювати з контактними гумовими ущільненнями. Під час підбору потрібно врахувати не лише три основні розміри, а й необхідний варіант захисту підшипника.

Основні параметри

• Тип: однорядний радіальний кульковий підшипник.
• Позначення: 6203-ZZ.
• Внутрішній діаметр: 17 мм.
• Зовнішній діаметр: 40 мм.
• Ширина: 12 мм.
• Захист: металеві екрани з двох боків.
• Застосування: каретка велосипедів «Мінськ» і «Україна» за умови збігу конструкції та посадкових розмірів.

Як перевірити сумісність

Перед вибором виміряйте демонтований підшипник або посадкові поверхні каретки. Діаметр осі має відповідати отвору 17 мм, посадкове місце корпусу — зовнішньому діаметру 40 мм, а доступна ширина — розміру 12 мм. Одночасно порівняйте конструкцію старої деталі: позначення 6203-ZZ, 6203-Z, 6203-2RS і відкритий 6203 мають однакові основні розміри, проте відрізняються виконанням захисту. Наявність назви велосипеда в переліку застосування не скасовує перевірки розмірів, оскільки каретки окремих років випуску та раніше відремонтованих велосипедів можуть відрізнятися.

Підставою для заміни є відчутний люфт осі, хрускіт, шелест, заїдання або нерівномірне обертання після розбирання каретки. До встановлення перевірте також стан осі й посадкового місця: значне вироблення, корозія, задирки або деформація можуть залишити люфт навіть із новим підшипником. Посадкові поверхні очищають від забруднень, щоб кільце входило рівно та без перекосу.

Встановлення

Підшипник установлюють відповідною оправкою, передаючи зусилля лише на кільце, яке монтується з натягом. Під час посадки на вісь тиск прикладають до внутрішнього кільця, а при запресовуванні в корпус каретки — до зовнішнього. Не можна передавати монтажне зусилля через кульки або завдавати прямих ударів по кільцях: це може пошкодити доріжки кочення ще до початку експлуатації. Після складання вісь повинна обертатися плавно, без заклинювання, помітного биття та стороннього шуму.

Модель 6203-ZZ 17×40×12 мм підходить для планового ремонту й відновлення каретки за повного збігу розмірів і виконання демонтованого підшипника. Точна перевірка посадок перед монтажем допомагає уникнути повторного розбирання та отримати рівномірне обертання шатунів.
