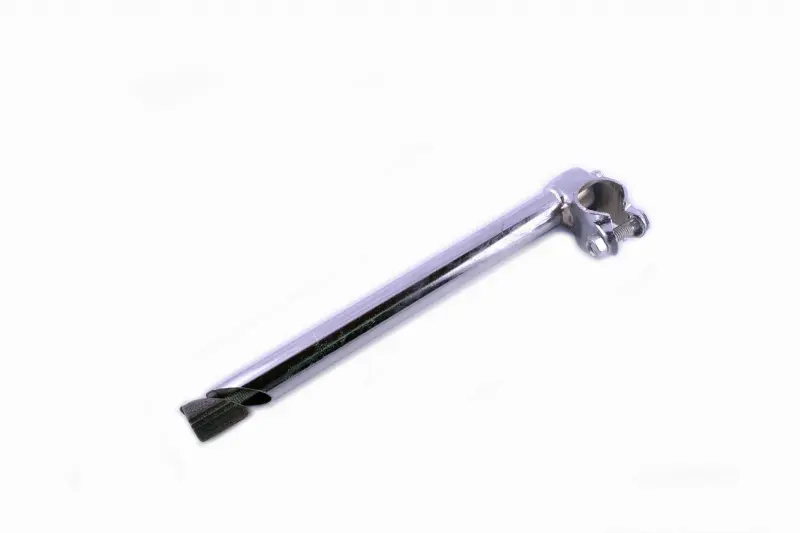

Винос керма VERE для різьбової кермової колонки 250×22 мм, хром

Винос керма VERE для різьбової кермової колонки, 250×22 мм

Модель призначена для велосипеда з різьбовою кермовою системою та виносом штирьового типу. Нижня частина входить усередину штока вилки, а верхній затискач утримує кермо. Така схема з’єднує кермо з вилкою: рух рук передається на переднє колесо, а положення виноса визначає розміщення керма відносно рами. Для цієї моделі зазначені довжина 250 мм, діаметр 22 мм і виконання «хром».

Винос підходить для ремонту або складання велосипеда, у якому передбачені різьбова кермова колонка та внутрішнє кріплення штиря. Він не замінює безрізьбовий винос, що охоплює шток вилки зовні. Навіть близькі розміри не компенсують різницю способів установлення. Перед замовленням визначте тип кермової системи та зніміть попередній винос, щоб точно перевірити посадкове місце.

Що перевірити під час добору

• Посадковий діаметр. Заявлений діаметр виноса — 22 мм. Зіставте його з внутрішнім діаметром штока вилки та фактичним розміром знятої деталі. Не вважайте позначення 22 і 22,2 мм автоматично взаємозамінними: правильна посадка потребує точного збігу.
• Довжину. У характеристиках зазначено 250 мм. Порівняйте цю величину з відповідним розміром попереднього виноса, враховуючи глибину встановлення штиря. Підсумкова висота керма залежить як від довжини деталі, так і від її допустимого положення всередині вилки.
• Кріплення керма. Діаметр ділянки керма під верхній затискач не зазначений, тому його потрібно виміряти окремо. Збіг діаметра штиря з вилкою ще не означає сумісність із кермом.
• Геометрію. Зіставте розташування затискача, нахил і виліт зі старою деталлю. Ці параметри впливають на посадку велосипедиста та відстань від сідла до руків’їв, тому самої довжини 250 мм недостатньо для повної оцінки.
• Положення тросів. Після вибору висоти керма гальмівні троси й троси перемикання мають проходити вільно, без натягу, різких перегинів та обмеження повороту вилки.

Конструкція та встановлення

Штирьовий винос фіксується всередині штока вилки розпірним механізмом із клином. Під час затягування центрального кріплення клин підтягується й утримує штир у посадковому каналі. У верхній частині розташований окремий затискач керма. З’єднання виконують різні завдання, тому після монтажу перевіряють і фіксацію виноса у вилці, і утримання керма.

Перед складанням очистьте сполучувані поверхні та переконайтеся, що шток вилки, клин, кріплення й затискач не мають тріщин, деформації чи пошкодженої різьби. Кермо розміщують по центру затискної ділянки, після чого винос орієнтують в одній площині з переднім колесом. Штир має входити у вилку на глибину, передбачену конструкцією компонентів. Кріплення затягують із зусиллям, установленим виробником використаних деталей: надмірне затягування не виправляє невідповідність діаметрів.

Після складання зафіксуйте переднє колесо та перевірте, що кермо не провертається відносно вилки й не зміщується у верхньому затискачі. Вилка має повертатися вільно, а троси — зберігати достатній запас під час повороту в обидва боки. Якщо з’єднання залишається рухомим, не усувайте люфт випадковими прокладками або додатковим зусиллям. Спочатку повторно перевірте розміри, глибину встановлення та стан контактних поверхонь.

Коли потрібна заміна

Новий винос добирають у разі деформації старого, появи тріщин, вираженої корозії, пошкодження клина, різьби чи верхнього затискача, а також коли кермо неможливо надійно зафіксувати після правильного регулювання. Перед установленням порівняйте деталі за типом кріплення, діаметром штиря, довжиною, геометрією та розміром затискача керма. VERE 250×22 мм підійде лише за збігу всіх посадкових параметрів. Точна перевірка до складання допомагає зберегти потрібне положення керма й уникнути несумісності компонентів.
