Винос керма YT 400×22 мм під різьбову рульову колонку

Винос керма YT 400×22 мм під різьбову рульову колонку

Призначений для велосипеда з різьбовою кермовою системою та штирьовим способом встановлення всередину штока вилки. Деталь з’єднує кермо з вилкою, визначає його положення відносно переднього колеса та передає керувальне зусилля під час повороту. Каталожна довжина становить 400 мм, діаметр частини, що вставляється, — 22 мм. Такий формат обирають для ремонту велосипеда, у якому застосовується довгий винос відповідного діаметра, а також для відновлення передбаченого конструкцією положення керма.

Конструкція та призначення

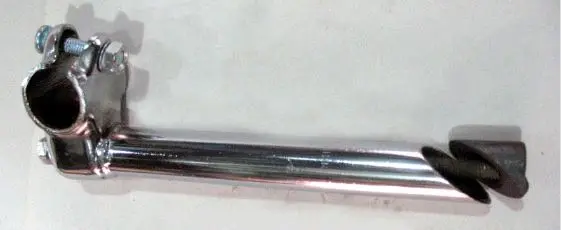

Прямий подовжений корпус має сріблясту поверхню. У нижній частині розташований розпірний клин, який підтягується болтом і фіксує винос усередині штока вилки. Кермо утримується розрізним кільцевим затискачем з окремим притискним болтом. Це традиційна конструкція штирьового виносу: він входить усередину різьбового штока, тоді як безрізьбові моделі охоплюють шток зовні та не є прямою заміною.

Довжина 400 мм є розмірним параметром виносу, проте фактичне положення керма залежить від глибини посадки деталі у вилці та геометрії конкретного велосипеда. Винос не можна підіймати довільно: усередині штока має залишатися достатня частина корпусу для надійної дії розпірного клина. Після налаштування кермо розміщують по центру та вирівнюють відносно переднього колеса.

Що перевірити під час вибору

• Тип кермової системи. Деталь розрахована на різьбову колонку зі штирьовим виносом, що входить усередину штока вилки. Для зовнішнього затискання безрізьбової системи потрібен винос іншої конструкції.
• Діаметр частини, що вставляється. Номінальний розмір цієї моделі — 22 мм. Вимірювати потрібно саме ділянку старого виносу, яка перебувала всередині вилки, або внутрішній діаметр штока. Близькі за значенням розміри не можна вважати взаємозамінними без точного вимірювання.
• Довжина. Значення 400 мм порівнюють із відповідним розміром знятої деталі та потрібним положенням керма. Водночас враховують обов’язкову глибину посадки у шток вилки.
• Посадка керма. Перед вибором виміряйте зовнішній діаметр центральної затискної зони керма. Діаметр у місці встановлення ручок для цієї перевірки не підходить: центральна частина може мати інший розмір.
• Спосіб монтажу керма. Розрізний затискач не має знімної передньої кришки, тому кермо просувають крізь нього збоку. Залежно від форми керма перед установленням може знадобитися зняти ручку, гальмівну важільну систему або інший орган керування з одного боку.

Установлення та регулювання

Перед монтажем перевіряють стан штока вилки, різьби кріплення, клина та затискної зони керма. Деталь має входити у шток рівно, без перекосу та силового забивання. Спочатку винос встановлюють на допустиму глибину й орієнтують уздовж переднього колеса, потім центрують кермо та обирають зручний кут його повороту. Кріплення затягують із зусиллям, передбаченим виробником велосипеда або компонентів; надмірне затягування не компенсує неправильного збігу діаметрів.

Якщо новий винос змінює висоту керма, потрібно переконатися, що троси гальм і перемикання не натягуються під час повного повороту в обидва боки та не обмежують рух вилки. Після складання перевіряють відсутність провертання виносу у штоку й зміщення керма в затискачі. Кермова система повинна повертатися вільно, без заїдань і стороннього люфту.

Коли потрібна заміна

Встановлення нового виносу актуальне за наявності тріщин, помітної деформації, пошкодження затискача, зірваної різьби кріплення або постійного прослизання правильно затягнутої деталі. Перед заміною причину люфту слід відокремити від зношення підшипників кермової колонки. Модель YT 400×22 мм підходить для ремонту лише за умови збігу типу встановлення, діаметра штиря, довжини та посадкового розміру центральної частини керма.
