Охолоджувальна пластина глушника для бензопили Stihl MS 180 (1130 141 3200)

Охолоджувальна пластина глушника для Stihl MS 180

Деталь призначена для вихлопного вузла бензопили Stihl MS 180 і встановлюється у передбаченому місці між глушником та циліндром. Це профільована охолоджувальна пластина, яку також називають тепловим екраном глушника. Вона зберігає штатне розділення деталей у зоні вихлопу та бере участь у відведенні тепла від нагрітого корпусу глушника. Пластина відповідає позначенню 1130 141 3200.

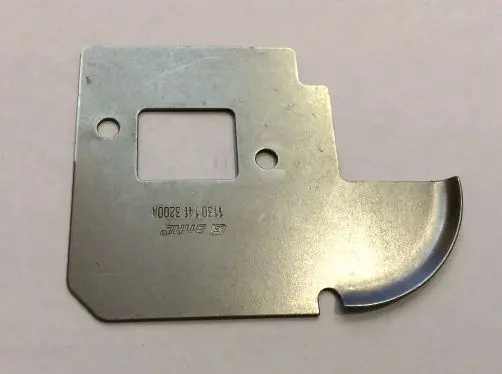

Конструкція має вигляд суцільної металевої панелі. У ній передбачені прямокутний центральний отвір, два круглі отвори під кріплення та фігурна права частина із заокругленим краєм. Такий контур потрібний для правильного розташування деталі біля глушника й суміщення з точками кріплення пилки. Пластина не є універсальною прокладкою для двигуна або карбюратора. Окреме ущільнення глушника виконує інше завдання, тому під час ремонту стан обох деталей оцінюють окремо.

Що перевірити перед вибором

• Модель пилки. Ця версія призначена для Stihl MS 180. Збігу загального позначення серії недостатньо: у різних виконаннях вихлопного вузла застосовуються пластини з іншим контуром та іншими номерами.
• Позначення деталі. Для цієї пластини використовується номер 1130 141 3200. Якщо на демонтованій деталі збереглося маркування, воно має відповідати потрібній версії.
• Форма й точки кріплення. Порівняйте прямокутний отвір, розташування двох круглих отворів, верхню сходинку контуру та заокруглену праву частину зі старою пластиною.
• Виконання глушника. До розбирання варто звірити конфігурацію встановленого глушника та розташування кріплень. Це допоможе не вибрати зовні подібну, але відмінну модифікацію.

Коли пластину замінюють

Заміна потрібна, якщо стара деталь відсутня, помітно зігнута, має тріщини, пошкоджені кріпильні отвори або не лягає на своє місце без перекосу. Деформовану панель не варто підтягувати болтами в надії вирівняти її під час складання: це може порушити взаємне положення глушника, пластини та сусідніх деталей. Під час обслуговування також перевіряють окрему прокладку, кріплення й поверхні сполучення. Ціла пластина не означає, що ущільнення можна повторно встановлювати без огляду.

Рекомендації зі встановлення

Монтаж виконують зі знятим глушником, дотримуючись послідовності розбирання конкретної версії MS 180. Посадкове місце очищують від пухких забруднень і залишків старого ущільнення, не пошкоджуючи поверхню циліндра. Пластину ставлять у тій самій орієнтації, що й штатну деталь: центральний отвір і кріпильні отвори мають суміститися вільно, без підпилювання, розсвердлювання або примусового згинання.

Перед остаточним затягуванням переконайтеся, що панель лежить рівно й не затиснута краєм між суміжними деталями. Кріплення затягують рівномірно з моментом, зазначеним у сервісних даних для пилки. Після складання пластина має бути надійно зафіксована, не торкатися корпусу в непередбачених точках і не заважати встановленню решти компонентів. Такий порядок допомагає відновити штатне компонування вихлопного вузла без перероблення посадкових місць.

Позиція підходить для ремонту Stihl MS 180, коли потрібна саме охолоджувальна пластина 1130 141 3200. Для впевненого добору орієнтуйтеся на повне позначення моделі, варіант глушника та геометрію демонтованої деталі; сумісності лише за зовнішньою схожістю для цієї запчастини недостатньо.
