Муфта зчеплення для бензопил St MS 180/230/250 KZ

Муфта зчеплення для бензопил St MS 180/230/250 KZ

Деталь призначена для ремонту відцентрового зчеплення бензопил серій MS 180, MS 230 та MS 250. Вона з'єднує обертання двигуна з барабаном і ведучою зірочкою: на малих обертах привод пиляльного ланцюга розімкнений, а після підвищення обертів колодки розходяться та передають рух на барабан. Завдяки такому принципу ланцюг починає рухатися після набору двигуном потрібної частоти обертання.

Будова та робота муфти

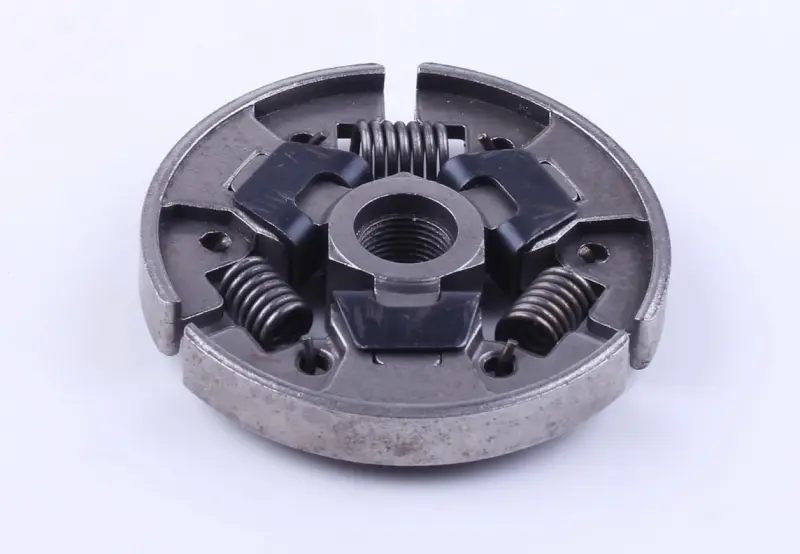

Муфта виконана як зібраний відцентровий механізм із трьома колодками, трьома стяжними пружинами та центральною несучою частиною з різьбовим посадковим отвором. Пружини утримують колодки ближче до центру на холостому ходу. Зі зростанням обертів колодки долають зусилля пружин, притискаються до внутрішньої поверхні барабана та вмикають привод. Після зниження обертів справні пружини повертають їх у початкове положення.

Усі частини механізму діють разом, тому стан колодок і пружин безпосередньо впливає на момент увімкнення. Зношення контактних поверхонь, перегрів, пошкодження деталей або розтягнуті й ослаблені пружини можуть проявлятися прослизанням, ривками, запізнілим увімкненням чи рухом ланцюга на холостому ходу. За таких ознак перевіряють не лише муфту, а й сполучені деталі: барабан, ведучу зірочку та голчастий підшипник.

Як правильно підібрати

Ця позиція заявлена для бензопил St MS 180, MS 230 та MS 250. Перед замовленням звірте повне позначення своєї пилки й конфігурацію знятої муфти. Для точного підбору порівнюють загальний діаметр і висоту механізму, форму центрального тримача, тип різьбового з'єднання, профіль трьох колодок, а також кількість і розташування пружин. Якщо на пилці раніше змінювали барабан, зірочку або весь комплект привода, додатково перевірте взаємну відповідність установлених компонентів.

Муфта та барабан є різними деталями зчеплення. Колодки працюють по внутрішній поверхні барабана, а ведуча зірочка вже приводить пиляльний ланцюг. Тому однакова назва моделі пилки не замінює перевірку посадки та геометрії. Стару деталь зручно використовувати як зразок: порівняння вузла в цілому зменшує ризик помилки за наявності різних виконань або раніше зроблених переробок.

Монтаж і перевірка після ремонту

Заміну виконують на повністю зупиненій бензопилі, виключивши випадковий запуск. До складання очищають посадкову зону й оцінюють стан барабана, зірочки та голчастого підшипника. Значне вироблення на сполучених поверхнях здатне погіршити роботу навіть нової муфти, тому пошкоджені деталі усувають у межах одного ремонту. Напрямок відкручування, спосіб блокування поршня та зусилля затягування визначають за сервісними вимогами конкретної моделі; застосовувати звичайну схему різьби навмання тут не можна.

Після встановлення барабан має обертатися без заїдань, а муфта — чітко вмикати привод зі збільшенням обертів і вимикати його після повернення двигуна до холостого ходу. Якщо ланцюг продовжує рухатися без натискання на газ, пилку не використовують до повторної перевірки зчеплення та налаштування холостого ходу. За відсутності належного інструмента чи досвіду розбирання цієї зони краще доручити майстру: правильна посадка муфти потрібна для стабільного передавання обертання та нормальної роботи всього привода ланцюга.
